Показатель огнестойкости промышленных объектов
Определяя способность промышленного здания блокировать или ограничивать распространение пожара, к общим параметрам добавляют уровень пожарной опасности размещенного в здании производства. Учитывается этажность сооружения и площадь каждого участка.
Пределы огнестойкости сооружения характеризуются группой нормированных по времени предельных состояний утраты несущих способностей, целостности конструкции, способностей к изоляции тепла.
По степени возгорания строительного материала здания делят на следующие группы:
- негорючие – строения, возводимые из материалов, которые не способны гореть или обугливаться;
- трудногорючие – материал здания способен к возгоранию исключительно под непрерывным действием огня, например, древо, защищенное от огня специальными пропитками;
- горючие – материал здания поддерживает самостоятельное горение после удаления источника возгорания.
Рассчитываются показатели огнестойкости всех элементов здания: предел огнестойкости дверей, оконных блоков, люков и перегородок
Надлежащее внимание уделяют размеру повреждения конструкции во время испытаний на распространение огня. Вычисляются точные параметры повреждения контракции за пределом зоны прямого огневого воздействия

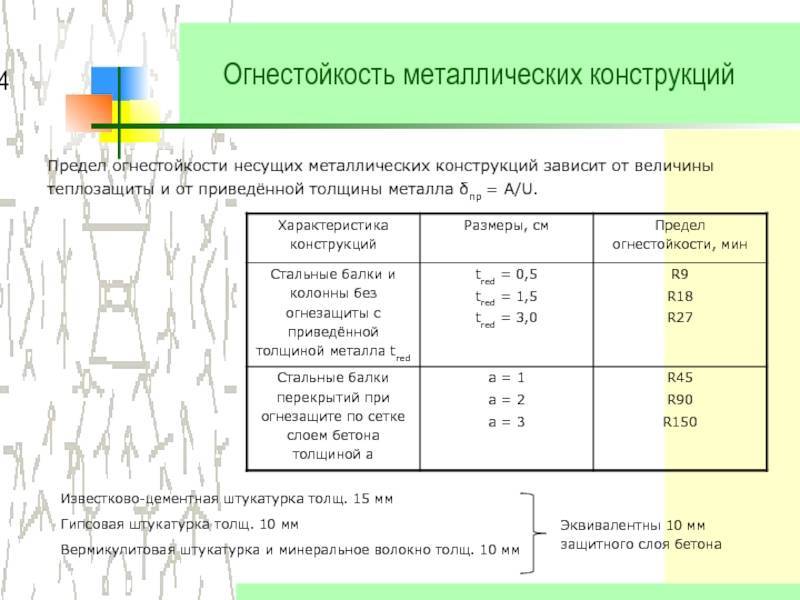

Сооружения из металла
К особенностям металлоконструкций следует отнести быстрое разрушение под воздействием открытого огня. В связи с этим норма предела огнестойкости по EI, например, не превышает значений порядка 10-20 минут. Такой же эффект наблюдается и при оценке пределов, связанных с другими характеристическими показателями.
Образцами современных металлоконструкций, подлежащих оценке на огнестойкость по описанным выше критериям, являются одноэтажные сооружения, имеющие один или несколько пролётов, нагруженные каркасные основания многоэтажных домов и лифтовые шахты.
Оцениваются здания и сооружения коллективного пользования (выставки, спортивные арены, а также зрелищные и культурные объекты), строения, выполняющие особые функции (эллинги, ангары, цеха авиационной сборки).
Должен быть определен предел огнестойкости для радио и телевизионных мачт, а также вышек специального назначения, пролетов мостов, эстакад и современных путепроводов. Обязательно указывают прочностные характеристики для стальных дверей с пределом огнестойкости EI-60.
Перечень образцов конструкций этой категории может быть дополнен сварными сооружениями, изготавливаемыми из металлопроката (газгольдеры, доменные печи и резервуары.).
Это интересно: Дисциплинарная ответственность
Что означает понятие?
Этот термин прописан законом N 123-ФЗ в области обеспечения пожарной безопасности. В терминах и понятиях этого акта к противопожарному перекрытию относится конструкция, предел огнестойкости которой устанавливается нормативами, а класс конструктивной пожарной опасности должен препятствовать переходу огня из одного пожарозащищенного отсека к другим.
К перекрытиям относят все горизонтальные конструкции объекта, разделяющие его внутренние зоны на этажи, способные воспринять все статические и динамические нагрузки и равномерно передать их через несущие стены на фундамент.
Для того чтобы обеспечить стандартные плиты перекрытия огнестойкими характеристиками, они создаются многослойными, с теплоизоляционным и огнезащитным покрытием. Это материал, прочно закрепленный на поверхности перекрытия надежно защищает тело плиты от повреждения огнем и дальнейшего распространения огня, и тепла из зоны высоких температур.
Стандартное противопожарное перекрытие состоит из таких слоев:
- плита перекрытия;
- огне- и теплозащитный слой с одной или двух сторон;
- гидро- и парозащита;
- система креплений;
- отделочный финишный слой.
Когда, где и зачем применяются?
Области применения противопожарных перекрытий определены требованиями СТБ 11.0.03 в качестве «Пассивная противопожарная защита». Такие огнестойкие плиты плотно устанавливают к внешним несущим стенам, также выполненных из негорючих стройматериалов, без технологических зазоров и проемов.
В случае, когда по условиям эксплуатации в таких перекрытиях требуется установка проемов, они должны быть защищены противопожарными люками и клапанами с соответствующей защитной конструкцией.
Противопожарные перекрытия I типа монтируют в промышленно-складских зданиях с показателем огнестойкости не меньше 2.5 ч. Одновременное использование 2-х таких конструкций создает объемную преграду, разделяя внутренний объем сооружения на безопасные зоны по вертикали.
Заполнение огнестойких алюминиевых конструкций
Как правило, ещё одним важным элементом огнестойких конструкций является их заполнение, чаще всего это пожаробезопасное (огнестойкое) стекло.
Огнестойкое стекло – это многослойное стекло с прозрачными, расширяющимися под воздействием высокой температуры промежуточными слоями. В случае пожара, при температуре около 120 °С, эти слои изменяют свои физические свойства, и стекло превращается в жесткую непрозрачную защитную конструкцию, позволяющую остеклению сохранять:
- целостность, т.е. гарантировать отсутствие сквозных трещин или отверстий, через которые проникают продукты горения или пламя;
- теплоизолирующую способность, т.е. препятствовать передаче тепла на защищаемое пространство путем излучения.
Огнестойкое стекло обеспечивает полную защиту при пожаре:
- способность сохранять целостность, гарантирует, что огонь и продукты горения не распространяются на примыкающие помещения, лестницы, этажи и здания;
- свойство теплоизоляции позволяет избежать опасности воспламенения горючих материалов, находящихся на защищенной стороне и обеспечивает отсутствие паники и безопасную эвакуацию, так как люди не видят пламени и не ощущают высокую температуру.
Огнестойкое стекло может быть использовано во всех случаях, когда строительными нормами предусматривается высокий уровень пожарной безопасности при сохранении естественного освещения и хорошей обзорности, например в больницах, школах, отелях, ресторанах, магазинах, торговых центрах, бизнес центрах, компьютерных залах, промышленных зданиях, складах, лабораториях.
На сегодняшний день, основными конструктивными особенностями (отличиями) огнестойких алюминиевых конструкций от обычных является дополнительная их комплектация (заполнение) всех внутренних пространств и полостей алюминиевых профилей специальными вставками (термостойкими материалами), а также огнестойкой массой и огнестойким герметиком.
Притворы створочных элементов окон и дверей обклеиваются вспенивающейся лентой, которая при нагревании заполнит полости притворов. Эти меры позволяют уменьшить воздействие открытого огня на конструкцию и снизить передачу температуры со стороны очага возгорания. Для предотвращения разрушения при высокой температуре алюминиевые части профилей стягиваются деталями из нержавеющей стали. Двери могут выполняться с падающим дымозащитным порогом. Держатели заполнения, как правило, изготавливаются из теплоизолирующей огнеупорной керамической бумаги.
Надо иметь ввиду следующее: чтобы алюминиевая конструкция (преграда) официально считалась огнестойкой (противопожарной), т.е. соответствовала техническому регламенту о требованиях пожарной безопасности, она должна пройти испытания на огнестойкость в соответствии с ГОСТ Р 53308. А организация, планирующая производить огнестойкие конструкции, должна изготовить несколько образцов и испытать их в аккредитованной лаборатории.
Как обозначается величина
Конечно, такая величина имеет свою маркировку.
В проектной и прочей документации разные показатели обозначаются буквенно-цифровыми символами.
Покажем, как выглядит маркировка величины у строительных конструкций.
- (W) – достижение порогового значения плотности потока тепла на заданной дистанции от ненагреваемой поверхности объекта;
- (I) – утрата теплоизоляционных свойств по причине повышения температуры до максимальной на ненагреваемой поверхности;
- (E) – время, за которое нарушается целостность объекта;
- (R ) – временной промежуток, за который объект утрачивает несущую способность.
Предельное значение огнеупорности для заполнения проемов специальных преград наступает в следующих случаях.
- достижение предела плотности потока тепла (W) либо дымо- , газонепроницаемости (S);
- утрате теплоизоляции (I);
- утрате целостности (E).
Если время сопротивления огню у металла небольшое, то у него велика тепловая емкость и проводимость тепла.
Такой металл при пожаре не способен держать большую нагрузку.
Поэтому наступает предел по критерию утраты несущей способности (R ).
К ненесущим конструкциям объекта могут применяться смешанные обозначения (к примеру, маркировка RE30 либо REI60).
Расчет фактического предела огнестойкости железобетонной плиты перекрытия
Расчет фактического предела огнестойкости железобетонных конструкций
Как правило, предел огнестойкости железобетонной конструкции достигается в результате потери ею несущей способности (обрушения) за счет снижения прочности (температурной ползучести) арматурной стали и бетона при нагревании — достижения первого предельного состояния по огнестойкости , либо вследствие потери (утраты) теплоизолирующей способности (прогрева конструкции выше допустимой температуры) — второе предельное состояние конструкции; по огнестойкости, а также в результате потери (утраты) сплошности (целостности, плотности ) ограждающей конструкции — третье предельное состояние конструкции по огнестойкости.
Для самонесущих и несущих железобетонных конструкций (конструкций наружных стен, плит покрытия, балок, ферм, колонн) пределы огнестойкости определяют по потере несущей способности.
При определений пределов огнестойкости строительных конструкций в общем случае необходимо решить две части задачи: теплотехническую и статическую. Теплотехническая часть имеет целью определить температуры по сечению конструкции во время воздействия на нее стандартного температурного режима.
В статической части вычисляют изменение несущей способности (прочности) нагретой конструкции с учетом изменения свойств бетона и арматуры при высоких температурах — общая расчетная схема. Затем строят график изменения несущей способности конструкции во времени. Время нагрева конструкции, по истечение которого несущая способность снизится до величины нормативной (рабочей) нагрузки, является пределом ее огнестойкости.
Для решения статической части задачи форму поперечного сечения железобетонной плиты перекрытия с круглыми пустотами (прил. 2 рис. 6.) приводим к расчетной тавровой.

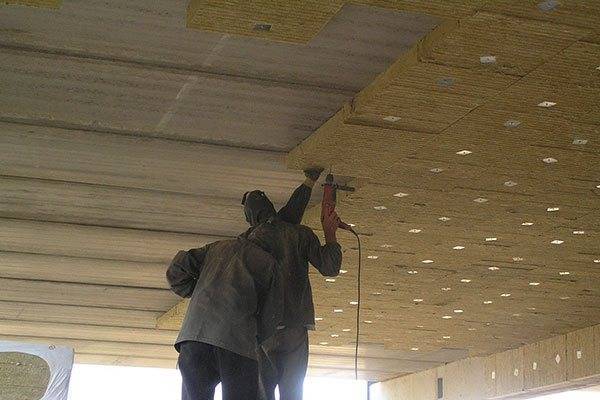

Огнезащита плит перекрытия плитами из каменной ваты
Корпорация ROCKWOOL предлагает повышение предела огнестойкости железобетонных покрытий с помощью системы FT BARRIER. Подобные системы можно найти и у других производителей.
В этой системе плиты из каменной ваты крепят к железобетонной плите стальными анкерами, затем на плиты наносят декоративное покрытие.Плиты из каменной ваты в данном случае играют роль теплоизолятора, предотвращая потерю теплоизолирующей способности всей конструкцией перекрытия, и дополнительного звукоизоляционного барьера на период эксплуатации.
Инструменты, материалы и крепежные элементы
Для выполнения огнезащитной облицовки по системе FT BARRIER потребуются:
- Плиты из волокон базальтовой ваты – негорючего материала минерального происхождения, безопасного и эффективного;
- Стальные крепежные элементы – анкеры и держатели тарельчатого типа из углеродистой стали с антикоррозийным покрытием;
- Декоративное покрытие FT DEKOR;
- Измерительная лента или рулетка;
- Ножовка или строительный нож;
- Перфоратор;
- Молоток;
- Оборудование компании Sagola МАРКИ DEFYNIK или аналогичное для нанесения декоративного покрытия.
Порядок выполнения работ
Перед началом работ необходимо подготовить поверхность плит перекрытия – очистить от загрязнений биологического происхождения, зачистить неровности, мешающие плотному прилеганию облицовочных плит. Также должны быть заделаны межплитные швы. Производят раскрой плит с помощью ножовки или строительного ножа. Готовится крепеж из расчета 5 шт. на 1 плиту или 8,33 шт. на 1м 2 поверхности.
Монтаж производят два работника. Температура воздуха при нанесении декоративного покрытия должна быть выше 5°С.
Порядок монтажа:
- Минераловатную плиту прикладывают к плите перекрытия;
- Перфоратором высверливают отверстия глубиной не менее 50 мм для крепежа;
- В отверстие вставляют анкер с одетой шайбой;
- С помощью молотка вбивают анкер до плотного фиксирования шайбой плиты FT BARRIER к плите перекрытия;
- Перед нанесением красочного слоя FT DEKOR краску разбавляют до 6% воды, тщательно перемешивая, краску наносят краскопультом в 2 слоя, общая толщина покрытия – 2-3 мм.
Требования и нормы, предел огнестойкости
Согласно таблице ст. 37 Федерального закона самая высокая степень REI установлена для конструкций I класса — 60 минут, II класса — 45 минут, III класса — 45 минут, IV класса — 15 минут, а для V не нормируется.
Таким образом предел огнестойкости охранно-пожарного перекрытий разного типа устанавливается от 2.5 часов для высшей степени защиты, что достаточно чтобы пожарные расчеты прибыли на место и ликвидировали очаг возгорания, до 15 мин для низшей, которую способны обеспечить железные элементы здания, необработанные методами огнезащиты.
Материал систем крепления противопожарных перекрытий к стенкам и другим конструкциям, например, балкам и фермам, обязан применяться с пределом огнестойкости не ниже чем у плит перекрытия. Для их защиты, в процессе выполнения строительно-монтажных работ, применяется поверхностная обработка бетонными растворами и огнезащитными штукатурками.
Важным показателем для создания противопожарных перекрытий определенного класса огнезащиты является толщина, которая в основном и определяет их огнестойкость:
- бетонные и железобетонные плиты I типа свыше 200 мм, II типа – свыше 100 мм;
- деревянные перекрытия II типа с установкой теплоизоляционных плит не менее 100 мм из базальтовых огнестойких материалов;
- деревянные перекрытия III типа с огнестойкой штукатуркой не менее 20 мм на стальной арматуре либо закрытые огнезащитным гипсокартоном.
Степени устойчивости зданий к огню
Различается пять основных степеней огнестойкости. Каждая имеет свои характерные особенности и предел, достижение которого становится критическим, то есть конструкция уже не может сопротивляться распространяемому открытому пламени.
Первая степень
Включает в себя самые огнестойкие конструкции. К этой категории относятся строения и сооружения, которые возводились с использованием бетона, железобетона, натурального и искусственного камня, а также плит и листовых материалов. Они отличаются высокой сопротивляемостью к воздействию огня. Здания, которые должны соответствовать этой степени огнестойкости, возводятся исключительно из перечисленных стройматериалов, обладающих высокой сопротивляемостью как к повышенным температурам, так и к огню.
Вторая степень
Практически полностью соответствует первому уровню огнестойкости, но отличия имеются. Ко второй степени предъявляются менее жесткие требования. Сооружения, которые входят в данную категорию, могут возводиться с применением стальных конструкций.
Третья степень
Присваивается различным строениям и сооружениям и делится на три подвида:Третья. Здания с бетонными, железобетонными, каменными несущими, в которых используются ограждения с перекрытием из дерева. В качестве защитного огнестойкого покрытия выступают трудногорючие плиты и листовые материалы, а также штукатурка.Третья «а». Каркасные сооружения, при возведении которых применяют незащищенную сталь. Ограждения выполняются из стального профилированного листа. Другие материалы для несущих и прочих элементов тоже не боятся огня.Третья «б». Одноэтажные каркасные конструкции из древесины, обработанные специальным огнезащитным составом. Панельные ограждения собираются из древесины, которая предварительно пропитана и надежно защищена от воздействия высоких температур.
Четвертая степень
Включает в себя два разных норматива, определяющих степень огнестойкости:Четвертая. Строения с несущими конструкциями и ограждениями, выполненными из легко воспламеняемых материалов, к примеру, древесины. Обеспечение защиты от высоких температур предполагает задействование плиточного покрытия или штукатурки. Согласно техническому регламенту, к перекрытиям не предъявляются повышенные требования к защите от огня. Чердачные элементы из дерева обязательно обрабатывают составами или покрывают материалами, которые ограждают материал от воздействия огня.Четвертая «а». Одноуровневые здания, которые возводят по каркасной схеме. Они строятся из стального каркаса, а ограждения выполняются из профильных листов с задействованием утеплителя из горючего материала.
Пятая степень
Присваивается сооружениям, которые имеют самый низкий порог к огнестойки и скорости распространения огня. Эти конструкции не предполагают постоянного нахождения внутри людей, а также хранения горючих и взрывоопасных материалов, в том числе и подключения приборов, способных вызвать короткое замыкание.

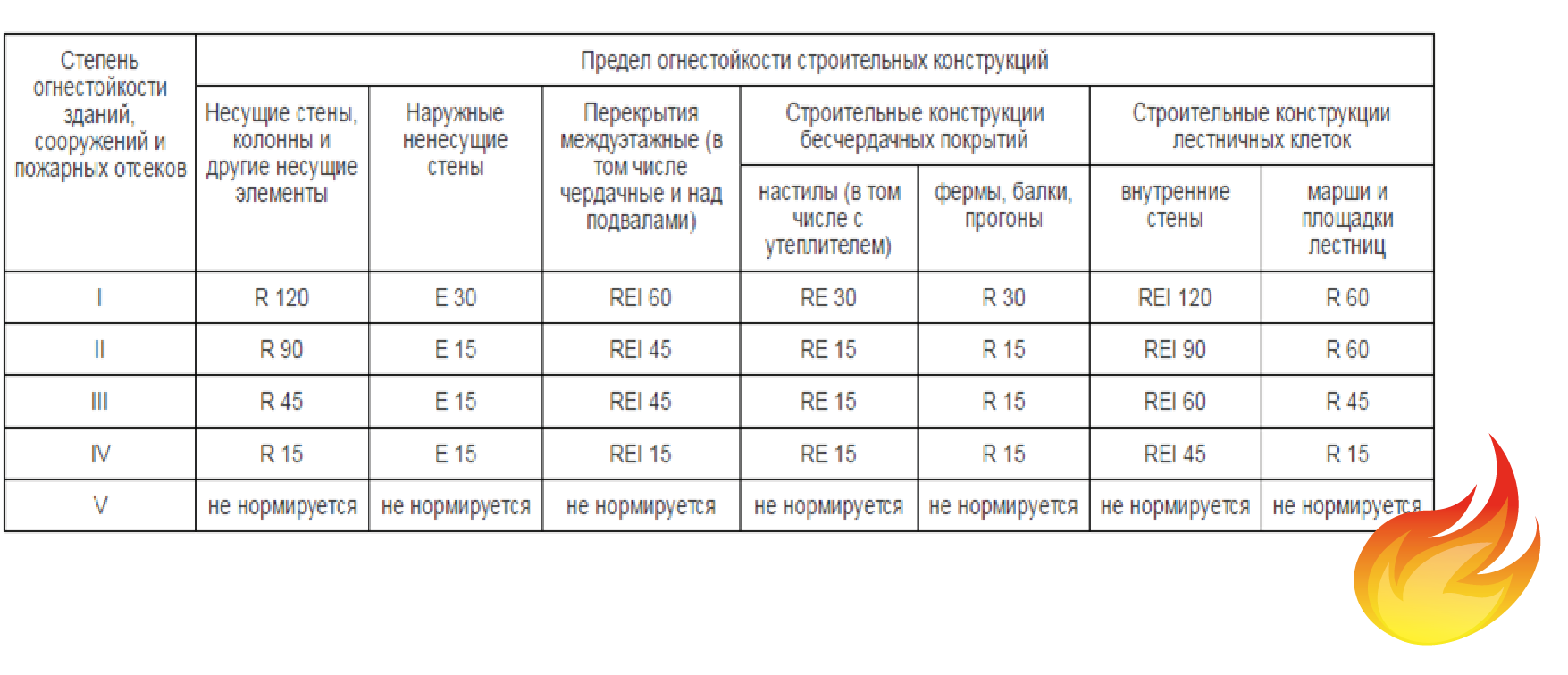

Предел огнестойкости строительных конструкций | |||||||
Степень огнестойкости зданий, сооружений, строений и пожарных отсеков | Несущие стены, колонны и другие несущие элементы | Наружные ненесущие стены | Перекрытия междуэтажные (в том числе чердачные и над подвалами) | Строительные конструкции бесчердачных покрытий | Строительные конструкции лестничных клеток | ||
настилы (в том числе с утепли-телем) | фермы, балки, прогоны | внутренние стены | марши и площадки лестниц | ||||
I | R 120 | E 30 | REI 60 | RE 30 | R 30 | REI 120 | R 60 |
II | R 90 | E 15 | REI 45 | RE 15 | R 15 | REI 90 | R 60 |
III | R 45 | E 15 | REI 45 | RE 15 | R 15 | REI 60 | R 45 |
IV | R 15 | E 15 | REI 15 | RE 15 | R 15 | REI 45 | R 15 |
V | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется |
Как рассчитать огнестойкость
Посмотрим, как вычисляется эта величина.
Математически предельное значение огнестойкости – это временной интервал, за который данный объект разрушается так, что характеристики вещества, из которых он изготовлен, достигают предельных величин.
Этими характеристиками материала являются:
- Возможность сохранения целостности объекта при воздействии открытого огня.
- Несущая способность основных компонентов и всей конструкции целиком.
- Показатели теплоизоляции, используемые в составе материалов.
Все названные показатели нормируются в соответствии с Федеральным Законом № 123-ФЗ и Приложением № 21 к ФЗ.
Единицей измерения обычно служат часы и минуты.
Для строительных, железобетонных элементов, противопожарных сооружений предельное значение огнестойкости определяется по нормам СП 56.13330.2011 и Дополнению к 123-му ФЗ.
У производственных построек пределы огнестойкости рассчитываются зависимо от присвоенной объекту категории пожароопасности (от «А» до «Д»), согласно СНиП 31-03-2001.
Строительные конструкции
Строительные конструкции характеризуются огнестойкостью и пожарной опасностью. Показателем огнестойкости является предел огнестойкости, пожарную опасность конструкции характеризует класс её пожарной опасности.

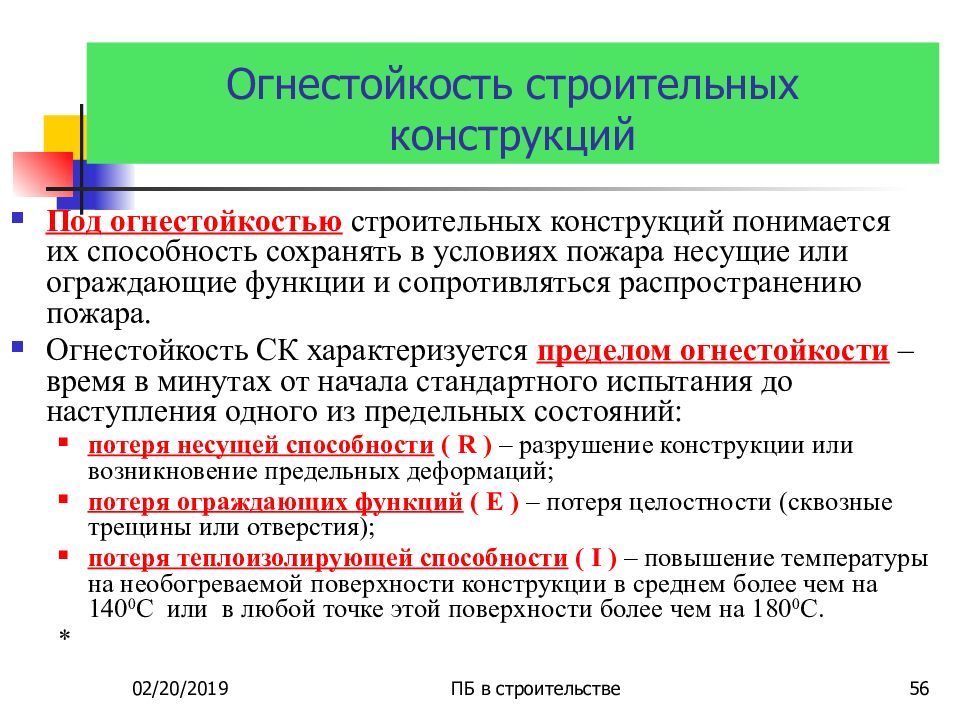

- Огнестойкость
Предел огнестойкости строительных конструкций устанавливается по времени (в минутах) наступления одного или последовательно нескольких, нормируемых для данной конструкции, признаков предельных состояний:
- потери несущей способности (R);
- потери целостности (Е);
- потери теплоизолирующей способности (I).
Пределы огнестойкости строительных конструкций и их условные обозначения устанавливают по ГОСТ 30247.
При этом предел огнестойкости окон устанавливается только по времени наступления потери целостности (Е).
- Пожарная опасность
По пожарной опасности строительные конструкции подразделяются на четыре класса: К0 – непожароопасные; К1 – малопожароопасные; К2 – умереннопожароопасные; К3 – пожароопасные.
Класс пожарной опасности строительных конструкций устанавливают по ГОСТ 30403.

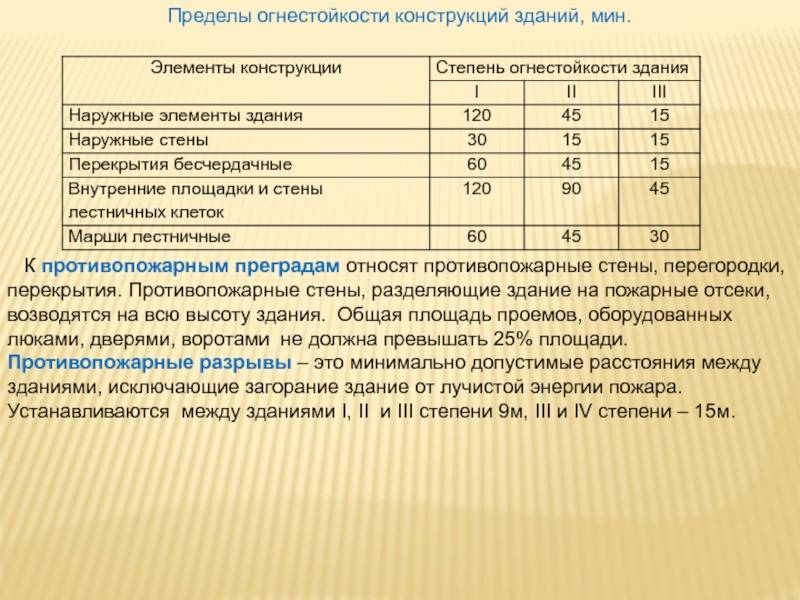

Противопожарные конструкции
Противопожарные конструкции (преграды) предназначены для предотвращения распространения пожара и продуктов горения из помещения или пожарного отсека с очагом пожара в другие помещения. К противопожарным преградам относятся противопожарные стены, перегородки (окна, двери) и перекрытия.
Противопожарные преграды характеризуются огнестойкостью и пожарной опасностью.
Огнестойкость противопожарной преграды определяется огнестойкостью ее элементов:
- ограждающей части;
- конструкций, обеспечивающих устойчивость преграды;
- конструкций, на которые она опирается;
- узлов крепления между ними.
Пределы огнестойкости конструкций, обеспечивающих устойчивость преграды, конструкций, на которые она опирается, и узлов крепления между ними по признаку R должны быть не менее требуемого предела огнестойкости ограждающей части противопожарной преграды.
Пожарная опасность противопожарной преграды определяется пожарной опасностью ее ограждающей части с узлами крепления и конструкций, обеспечивающих устойчивость преграды.
Противопожарные преграды в зависимости от огнестойкости их ограждающей части подразделяются на типы согласно таблице 1, заполнения проёмов в противопожарных преградах (противопожарные двери, ворота, люки, клапаны, окна, занавесы) – таблице 2
| Противопожарные преграды | Тип противопожарных преград | Предел огнестойкости противопожарной преграды, не менее | Тип заполнения проёмов, не ниже | Тип тамбур-шлюза, не ниже |
|---|---|---|---|---|
| Стены | 2 | REI 45 | 2 | 2 |
| Перегородки | 12 | EI 45EI 15 | 23 | 12 |
| Перекрытия | 1234 | REI 150REI 60REI 45REI 15 | 1223 | 1112 |
| Заполнение проёмов в противопожарных преградах | Тип заполнений проёмов в противопожарных преградах | Предел огнестойкости, не ниже |
|---|---|---|
| Двери, ворота, люки, клапаны | 123 | EI 60EI 30EI 15 |
| Окна | 123 | E 60E 30E 15 |
| Занавесы | 1 | EI 60 |
- Алюминиевые преграды
Алюминиевые огнестойкие преграды можно разделить на:
- конструкции внешнего противопожарного остекления
- Огнестойкие алюминиевые окна – предназначены для заполнения проёмов в противопожарных преградах — стенах и перегородках промышленных и общественных зданий, складских сооружений и других объектов, где существует необходимость в защите объекта от распространения огня. Прочность противопожарного окна является достаточно высокой по определению, поскольку в течение длительного времени оно испытывает существенную нагрузку, и механическую, и тепловую. Применение противопожарных окон позволяет, в сравнении с использованием обычного окна, значительно уменьшить риск распространения пламени. Предел огнестойкости: Е-15, Е-30, Е-60
- Огнестойкие алюминиевые двери – при пожаре люди гибнут из-за деформации двери во время пожара и ее заклинивания. При пожаре человек оказывается заблокированным в помещении, не может выбраться и, даже если огонь не проникает в комнату, он может погибнуть от интоксикации. Огнестойкие двери лишены такого недостатка, как деформация в результате воз-действия высокой температуры. Противопожарные двери играют важную роль в обеспечении пожарной безопасности зданий. Основная функция противопожарных дверей – не дать огню выйти за пределы помещения, локализовать очаг возгорания и, тем самым, максимально снизить ущерб от пожара и сохранить жизни людей, находящихся в здании. Необходимость применения противопожарных дверей регламентируется ГОСТ 12.1.004, ППБ-01-03. Предел огнестойкости: Е-15, Е-30, Е-60
- конструкции внутреннего противопожарного остекления
Типы огнезащиты металлических конструкций
Перед тем как мы сравним товары производителей, посмотрим на характеристики основных типов огнезащиты.
| Критерий сравнения | Вариант | Примечание |
|---|---|---|
| Тип облицовки | Обкладка кирпичом или бетоном | Относительно дешевый способ защитить металл. Применяется, если необходимо усилить конструкцию. Обеспечивает предел огнестойкости до 3 часов. В остальном замедляет скорость строительства, существенно увеличивает нагрузку на металл. Не подходит для сложных форм конструкций. Трудозатратно восстанавливать и ремонтировать. |
| Облицовка штукатуркой | Более практичный способ в сравнении с кирпичом и бетоном. Меньше нагружает конструкцию. Обеспечивает предел огнестойкости до 3 часов. Низкая влагостойкость. Высокая трудоемкость при нанесении на конструкции сложной формы. | |
| Облицовка плитами, экранами, листами | Высокая ремонтопригодность. Возможность добиться предела огнестойкости до 3 часов. Монтаж осуществим только на простых металлических конструкциях. Низкая влагостойкость. |
| Критерий сравнения | Вариант | Примечание |
|---|---|---|
| Основа | Водная | Легко наносится на подготовленную поверхность. Возможно использование распыляемого оборудования. Образует ровную, матовое покрытие. Более экологична при нанесении по сравнению с красками на органической основе. Минус — нельзя наносить при температурах меньше +5°С. |
| Органическая | Главное преимущество — возможность нанесения краски при отрицательных температурах до -20°С. Способ нанесения — любой. Более высокая долговечность и влагостойкость покрытия. Дороже красок на водной основе. | |
| Принцип действия | Вспучивающаяся | Эффективно противодействуют высокой температуре за счёт увеличения толщины покрытия до 40-70 раз: реакция проходит с выделением инертных газов и поглощением тепла. Образуется слой пенококса с высокой пористостью, который изолирует конструкции от теплового воздействия до 2 часов. |
| Невспучивающаяся | Образует прочную теплоизоляционную плёнку. Преимущественно изготавливается на основе жидкого стекла. Выдерживает высокую температуру, но уступает вспучивающимся краскам по времени действия — до 1,5 часов. |
Для сравнения выбраны 7 производителей огнезащиты. Мы приводим цены на 1 кг товара, а не на единицу поверхности металла. Это связано с тем, что затраты зависят от требуемого предела огнестойкости конструкции и ПТМ. Чем выше предел и чем меньше ПТМ, тем больше расходуется огнезащита.
| Производитель | Ассортимент | Цена за ед. |
|---|---|---|
| 1. | 2 огнезащитные краски, 1 конструктивная огнезащита, 1 огнезащитный атмосферостойкий состав | От 280 до 1000 ₽ за кг |
| 2. | 4 типа огнезащитных красок, 1 огнезащитный клеевой состав, 4 вида конструктивной огнезащиты (базальтовые маты+клеевой состав, теплоизоляционный состав с финишным огнезащитным покрытием) | От 291 руб./кг до 434,85 (тонкослойная огнезащита), от 147 руб./м² (рулонная конструктивная огнезащита) |
| 3. | 7 типов конструктивной огнезащиты, 4 типа огнезащитных красок | 530 ₽ за кг |
| 4. | 3 огнезащитные краски для различного применения | От 110 до 480 ₽ за кг |
| 5. | 4 типа огнезащитных эмалей для металлоконструкций | От 290 до 320 ₽ за кг |
| 6. | 3 типа красок и 5 типов конструктивной огнезащиты | От 275 до 690 ₽ за кг |
| 7. | 2 системы конструктивной огнезащиты: основной компонент — огнезащитная плита ТЕХНО ОЗМ | От 330 руб за плиту |
| 8. | 4 типа расширяющихся огнезащитных составов и 3 типа конструктивной огнезащиты | От 240 до 290 ₽ за кг |
Огнестойкость строительных конструкций
Здания и пожарные отсеки подразделяются по степеням огнестойкости согласно таблице. К несущим элементам здания, как правило, относятся несущие стены и колонны, связи, диафрагмы жесткости, элементы перекрытий (балки, ригели или плиты), если они участвуют в обеспечении общей устойчивости и геометрической неизменяемости здания при пожаре. Сведения о несущих конструкциях, не участвующих в обеспечении общей устойчивости здания, приводятся проектной организацией в технической документации на здание.
Классификация степеней огнестойкости зданий (таблица)
Степень огнестойкости здания | Предел огнестойкости строительных конструкций, не менее | ||||||
Несущие элементы здания | Наружные ненесущие стены | Перекрытия междуэтажные(в том числе чердачные и над подвалами) | Элементы бесчердачных покрытий | Лестничные клетки | |||
| Настилы (в т.ч. с утеплителем) | Фермы, балки, прогоны | Внутренние стены | Марши и площадки лестниц | ||||
| I | R 120 | Е 30 | RЕI 60 | RЕ 30 | R 30 | RЕI 120 | R 60 |
| II | R 90 | Е 15 | RЕI 45 | RЕ 15 | R 15 | RЕI 90 | R 60 |
| III | R 45 | Е 15 | RЕI 45 | RЕ 15 | R 15 | RЕI 60 | R 45 |
| IV | R 45 | E 15 | RЕI 15 | RЕ 15 | R 15 | RЕI 45 | R 15 |
| V | Не нормируется |
Пределы огнестойкости заполнения проемов (дверей, ворот, окон и люков, а также фонарей, в том числе зенитных и других светопрозрачных участков настилов покрытий) не нормируются, за исключением специально оговоренных случаев и заполнения проемов в противопожарных преградах.
В случаях когда минимальный требуемый предел огнестойкости конструкции указан R 15 (RE 15, REI 15), допускается применять незащищенные стальные конструкции независимо от их фактического предела огнестойкости, за исключением случаев, когда предел огнестойкости несущих элементов здания по результатам испытаний составляет менее R 8. (п.5.18*).
Необходимо обратить внимание на то, что кроме приведенной выше классификации степеней огнестойкости вновь строящихся зданий в настоящее время действует и классификация степеней огнестойкости зданий регламентированная СНиП 2.01.02-85*, которая пока сохраняет еще три вида промежуточных степеней огнестойкости зданий IIIа, IIIб, IYа
- Степень огнестойкости IIIа — здания с каркасной конструктивной схемой из стальных незащищенных конструкций. Ограждающие конструкции из стальных листов или других негорючих материалов с трудногорючим утеплителем.
- Степень огнестойкости IIIб – здания с каркасной конструктивной схемой, преимущественно одноэтажные. Элементы каркаса из цельной или клееной древесины с огнезащитной обработкой, обеспечивающей требуемый предел распространения огня.
- Степень огнестойкости IYа – здания с каркасной конструктивной схемой, преимущественно одноэтажные. Элементы каркаса из стальных незащищенных конструкций. Ограждающие конструкции из негорючих листовых материалов с горючим утеплителем.
Следует отметить, что при выпуске СНиП 2.01.02-85* взамен СНиП II-А. 5-70 был увеличен нормативно требуемый предел огнестойкости для колонн в зданиях II степени огнестойкости для зданий категорий Г и В.
То есть в многоэтажных зданиях категории Г (главные корпуса ТЭЦ, котельные и т.п.), а также в одноэтажных зданиях категории В (ЗРУ и т.п.), введенных в эксплуатацию в соответствии с СНиП II-А. 5-70 до 1986 года, нормативно допускались металлические не защищенные (не оштукатуренные) колонны с пределом огнестойкости 15 мин.
Особенность возведения противопожарных ограждений
Стены из огнестойких материалов возводятся по высоте комнат. Пределы огнестойкости ограждающих стен и перегородок пожарного отсека должен соответствовать показателям огнестойкости сопрягаемых преград. Цель использования противопожарных стен блокировать проникновение огня в смежные помещения даже при условии одностороннего обрушения конструкции здания.
Противопожарные преграды исключают установку открывающихся оконных блоков. Механизмы, которые предполагают эксплуатацию в открытом положении (двери, клапаны, люки и т. д.) оборудуют автоматическими механизмами аварийного закрытия и блокировки, активизирующимися при возникновении пожара.
Суммарная площадь проемов огнестойких преград не может быть больше 25% общей площади помещения. Противопожарные преграды, отделяющие взрывопожароопасные и взрывоопасные комнаты (отсеки) от иных помещений, оборудуют тамбур с системой непрерывного подпора воздуха.
Требуемый и фактический пределы
Под требуемым (или расчётным) пределом огнестойкости понимается то его значение, которым данная строительная конструкция должна обладать согласно предварительному расчёту.
Оно закладывается в проектную документацию ещё на стадии планирования и учитывает все критические состояния, характерные для пожарных режимов с открытым горением.
Требуемые пределы огнестойкости нормируются по всем основным показателям устойчивости к разрушению (R; RE; EI). Для лучшего понимания их соотношений все они сведены в таблицу.
Фактическими называются пределы по огневой стойкости, которые обнаруживаются при проведении испытательных обследований конкретной конструкции в искусственно созданной пожарной ситуации.
Расшифровка
По длительности противодействия разрушениям во время пожара всем известным видам сооружений и их конструктивным элементам присваиваются обозначения «R», «E» и «I», которые расшифровываются следующим образом:
- «R» – время, по истечении которого конструкция полностью теряет свои несущие способности;
- «E» – временной интервал, необходимый для нарушения целостности сооружения;
- «I» – период, за который теплоизоляционные свойства строения снижаются до критически опасного значения.
Для элементов конструкций, не относящихся к разряду несущих, могут вводиться смешанные состояния (под аббревиатурой REI60 или RE30, например).
Крилак, Москва
О продукции
С 1991 года ассоциация выпускает огнезащитные составы. Краска поставляется как в сухом, так и в жидком виде, разрешается использовать любой способ нанесения краски, а для придания декоративности на огнезащиту можно нанести финишный слой.
| Характеристики | Джокер М | Джокер 521 | Уникум | Лидер СП |
|---|---|---|---|---|
| Особенности | Краска белого цвета. Для объектов с высокими требованиями к дизайну: ТРЦ, аэропорты, ж/д вокзалы. Поставляется в виде готовой или сухой смеси. При использовании финишной отделки возможна эксплуатация снаружи. | Краска белого цвета. Для объектов гражданского и промышленного строительства. Применима в условиях повышенной атмосферной влажности и неотапливаемых помещениях. | Краска белого цвета. Применяется в зданиях и сооружениях общегражданского назначения. При использовании финишной отделки возможна эксплуатация снаружи. | Двухкомпонентная краска белого цвета. Применяется в блоках АЭС и объектах специального назначения. Допуcкается эксплуатация в условиях открытой атмосферы. |
| Обеспечиваемый предел огнестойкости, мин | R60, R90 | |||
| Основа краски | водная | органическая | водная | эпоксидная |
| Температура воздуха при нанесении, °С | не менее +5 | не менее -5 | не менее +5 | не менее -5 |
| Срок службы, лет | от 15 | от 15 | от 15 | от 25 |
| Фасовка | в ведрах по 25 кг или в мешках по 15 кг | в ведрах по 25 кг | в ведрах по 25 кг | основа — в ведрах по 20 кг, отвердитель — в упаковках по 1 кг |
| Цена, руб/кг | 460-590 | 480 | 450 | 200 |
| Характеристики | Монокот-Крилак | Миронит-Металл | Миропан-ПРО-Металл | Термал |
|---|---|---|---|---|
| Особенности | Распыляемая штукатурная смесь серого цвета. Для объектов промышленного и гражданского назначения. | Распыляемая штукатурная смесь по сетке.Для неотапливаемых сооружений при знакопеременных температурах. | Фибропанель. Для гражданских, топливно-энергетических, химических, машиностроительных объектов. | Теплоизоляционный мат с покрытием из фольги или без неё. Для любых типов конструкций. |
| Обеспечиваемый предел огнестойкости, мин | R240 | R240 | R240 | R180 |
| Температура воздуха при монтаже, °С | от +5 | от +5 | любая | любая |
| Срок службы, лет | до 50 | от 30 | от 50 | от 25 |
| Фасовка | мешки по 25 кг | мешки по 30 кг | плиты 2,44х1,22 м | рулоны длиной 21, 10,5 или 12 м, шириной 1 м, толщиной 5, 8 или 14 мм. |
| Цена, руб/кг | договорная | договорная | договорная | договорная |
Важно отметить: именно специалисты ЦНИИСК им. В.А
Кучеренко разработали В Приложении документа вы найдете подробную информацию по каждому продукту «Крилак».
