Что представляет собой проектно-сметная документация

Каковы функции проектной и рабочей документации согласно с нормативной базой

Проектом можно назвать комплект материалов и документов, подготовленных в результате проектирования. В свою очередь проектирование – это определенная последовательность действий, процесс, в результате которого создается прообраз или прототип требуемого объекта. Соответственно, для этого производятся специальные расчеты (экономического и технического характера), разрабатываются сметы, калькуляции, пояснительные записки, чертежи, схемы.

Проекты бывают индивидуальные или же типовые. Часто в ходе подготовки отдельного проекта для индивидуального использования автор использует типовые решения, применяемые в различных зданиях. Исходя из специфики задач, поставленных заказчиком, все разрабатываемые проектные решения можно подразделить на такие виды:

новое строительство;
модернизация, реконструкция, техническое перевооружение, расширение уже сооруженных объектов;
капитальный ремонт, восстановление, усиление зданий.

До вступления в силу Постановления Правительства Российской Федерации от 16 февраля 2008 года № 87 законодательно предусматривалась определенная стадийность при разработке проекта. Сначала готовилось “технико-экономическое обоснование” (ТЭО), затем “проект” и только после этого “рабочий проект”. Теперь же используются другие понятия: “рабочая документация” и “проектная документация”.

Исходя из статьи 48 Градостроительного кодекса России, под проектной документацией понимается определенный набор документов, содержащий ряд материалов в виде текста, схем и карт. В таких материалах указаны определяющие конструктивные, архитектурные, инженерные и технологические решения, используя которые предполагается проведение работ по реконструкции или строительству сооружения или их частей. Это же касается и капитального ремонта зданий в случае, когда речь идет о работах, при которых оказывается воздействие на конструктивные элементы и могут быть изменены характеристики безопасности и надежности объекта.

Проектные документы относительно некоторых видов работ, которые могут повлиять на безопасность сооружения, имеют право выполнять лишь юридические лица или индивидуальные предприниматели, имеющие соответствующий допуск, подтвержденный свидетельством. Список работ, имеющих влияние на безопасность капитальных объектов, перечислен в нормативном документе – приказе Минрегиона от 12 декабря 2009 года № 624. Вообще же готовить проектную документацию может любое физическое или юридическое лицо, чаще всего на договорных основах. При этом исполнитель несет ответственность за соответствие ее техническим регламентам.

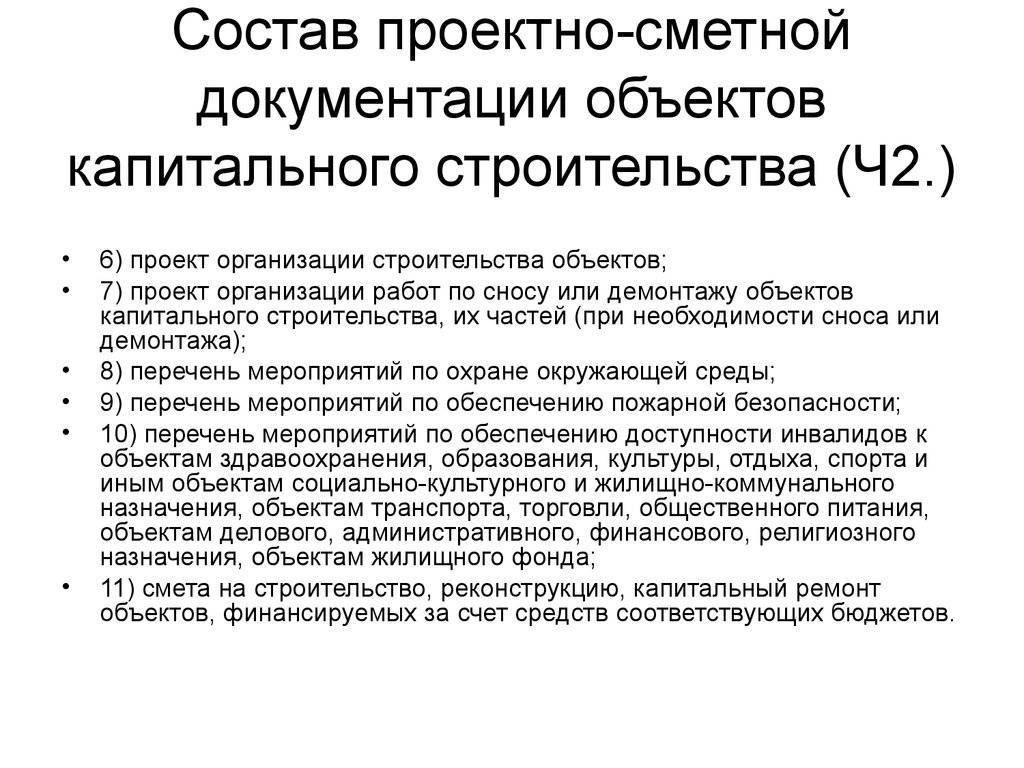

В состав проектной документации входит 13 утвержденных разделов:

пояснительная записка;
планировка отведенного участка земли;
решения архитектурные;
решения объемно-планировочные и конструктивные;
данные об инженерных сетях (водо- и электроснабжение, водоотведение, кондиционирование и вентиляция воздуха, отопление и тепловые сети, газоснабжение, связь);
организация строительства (проект);
демонтаж капитальных объектов (проект);
охранные мероприятия относительно окружающей среды;
меры по пожарной безопасности;
доступность для инвалидов;
энергоэффективность и оснащенность приспособлениями учета энергоресурсов;
сметные материалы;
иные требуемые материалы.

Рабочая документация, исходя из Постановления Правительства РФ № 87, это пакет документов, разрабатываемый для того, чтобы было возможно внедрить технические, архитектурные или технологические решения непосредственно в процессе строительства. Ее содержание и состав определяется застройщиком, исходя из уровня детализации составных частей проектной документации, и указывается в проектировочном задании.

Законодатель не указал на четкую очередность подготовки этих двух пакетов документов. Поэтому можно составлять их одновременно, или же рабочую документацию готовить после согласования проектной. Если все бумаги разрабатываются одновременно, то на государственную экспертизу, по согласованию между экспертной организацией и заказчиком, можно подавать оба пакета.

По рекомендациям Минрегиона, базовая цена проектирования, которая рассчитана с применением справочника, содержащего базовые цены на работы, может быть разбита таким образом:

проектная документация – около 40%;
рабочая – до 60%.

Вместе с тем, это соотношение не является жестко закрепленным и может изменяться в любую сторону в зависимости от полноты разработки бумаг, специфики возводимого объекта. Главное – договоренность проектировщика и заказчика.

Сроки и стоимость работ по разработке документации

Сроки разработки проекта строительства загородного дома зависят от его масштабности и условий, которые обсуждаются индивидуально с клиентом.

Прежде чем приступить к разработке проекта, подрядчик заключает официальный договор с заказчиком. В этом договоре прописываются сроки, порядок оплаты и стоимость услуг. Большинство компаний работают по частичной предоплате.

Наличие проектной документации является обязательным для любого вида строительства. Стоимость проекта зависит от:

месторасположения объекта;
специфики земельного участка;
габаритов здания;
объема технического задания.

Помимо планировки здания, инженеры также могут разработать проект по благоустройству земельного участка.

Чтобы минимизировать действия и расходы, при возведении частного загородного дома, лучше заказывать строительство под ключ в профильной компании. Если вы уже выбрали подрядчика, то помните, что от качества проектной документации зависит не только безопасность объекта, но и последующий успешный ввод здания в эксплуатацию. А теоретическая часть проекта является основой для подрядчиков и визуальным отображением вашего будущего дома.

Чтобы узнать более подробную информацию о специфике составления проекта, рекомендуется обратиться в профильные компании.

Организации, занимающиеся разработкой проекта

Изготовление проектной документации (ГОСТ номер Р 21.1101)можно доверить только той организации, которая имеет лицензию на проведение таких работ

Изготовление проектной документации (ГОСТ номер Р 21.1101)можно доверить только той организации, которая имеет лицензию на проведение таких работ, то есть на проектирование зданий и сооружений определённой категории. В сети можно найти образец такого проекта, но только сокращённый пример, включающий лишь основные разделы, поскольку в полном проекте содержится масса информации и листов. Внешне в собранном виде проект напоминает целую книгу или большой альбом.

Проектная документация на строительство объекта может создаваться следующими лицами:

Самим застройщиком. Например, если вы сами себе планируете построить небольшой дом.
Проектной фирмой, имеющей лицензию на выполнение проекта.
Если состав разделов проектной документации небольшой, то для выполнения вы можете нанять по договору физическое лицо, например, для этого можно обратиться к высококвалифицированному инженеру с опытом работы.

При обращении в проектную организацию вы можете быть уверены, что будут соблюдаться все требования к рабочей документации. Более того, как правило, лицо, отвечающее за разработку проекта, выполняет авторский надзор в процессе строительства, то есть следит за соответствием выполняемых работ и проектных разработок. Также проектировщик отвечает за качество документации и соблюдения правила выполнения.

При этом процесс разработки проекта может сопровождаться делегированием некоторых обязанностей другим компетентным лицам. Например, проектная организация может делать только архитектурно-строительную часть проекта, а для выполнения сметной документации может обращаться к другим специалистам.

Чтобы заказать разработку проекта, заказчик должен предоставить исполнителю (проектировщику) ряд сопутствующих документов:

Градостроительный план или же проект планировки земельного участка, на котором предполагается проводить строительство.
Технические заключения о проведённых инженерных изысканиях. Если таковых нет, то понадобится задание на их реализацию.
Если для эксплуатации строительного объекта необходимо подключаться к инженерным сетям, то понадобятся технические условия на подключение, полученные в соответствующих инстанциях.

Виды

В зависимости от вида строительства конкретного объекта, ПД может разрабатываться на:

новое строительство – на основании комплекта исходных данных разрабатывается проект в составе, предусмотренном Постановлением № 87 и заданием на проектирование;
реконструкцию существующего объекта, когда для разработки ПД необходимо техническое обследование реконструируемого здания, а также мероприятия по сохранности существующего здания при устройстве котлована для возведения пристройки или усиления существующего фундамента при надстройке существующего здания;
капитальный ремонт, в ходе которого заменяются несущие элементы, влияющие на безопасность всего здания. В этом случае также необходимо техническое обследование здания, а также разработка технологии замены или усиления несущих конструктивных элементов, влияющих на безопасность всего здания;
проведение работ по сохранению объекта культурного наследия. Разработке этого проекта предшествуют проведение комплекса архивных и натурных исследований, а также геологические, топографические и гидрогеологические изыскания. После сбора исходно-разрешительной документации и завершению исследований выполняется эскизный проект, который должен пройти государственную историко-культурную экспертизу, положительное заключение которой позволяет выполнить проектную документацию.

Каждый вид ПД специфичен, как в части сбора исходных данных, так и в ходе проектирования.

Какие документы должны присутствовать в проектной документации

Грамотно составленный проект должен в полной мере представлять заказчику не только весь перечень предстоящих работ, но также прогнозируемых результаты их проведения. Поэтому в нем должны присутствовать большое количество разных документов, которые разделяются на три основные части документации: проектная, рабочая и сметная.

В проектных материалах должны быть изложены основные технические и инженерные аспекты строительных работ, в частности:

общая информация о строительном проекте;
схематическая информация и планировке площадки;
подробный план проведения работ и их объем;
архитектурные решения;
виды и характеристики инженерного оборудования;
данные о пожарной безопасности;
сведения о коммуникационном оснащении: отопление, водоснабжение и водоотвод, энергоснабжение, вентиляция и другие системы;
план демонтажа;
решения, направленные на повышение энергоэффективности здания;
решения по созданию специальных условий на объекте для людей с ограниченными возможностями.

В рабочих документах должны содержаться сведения, направленные на воплощение в реальности всех проектных решений.

Проектно-сметная документация объекта должна четко представлять застройщику все предстоящие в ходе строительства финансовые расходы. Расчеты проводятся на основании рабочих документов. В проекте должны присутствовать следующие сметы:

локальные – включают первичные документы, которые для каждого вида работ составляются отдельно;
сводные – объединяют в себе расчеты из отдельно взятых локальных смет и определяют общую стоимость работ по реконструкции или возведению объекта;
на конкретные операции – необходимы для установления денежного лимита на определенный тип работ.

Наряду с наличием общеустановленных смет к ним могут дополнительно составляться прогнозы на специальные затраты, сводки расходов и другие финансовые операции.

В зависимости от количества разделов и объемности входящей в них информации согласовываются сроки проектной документации, необходимые для выполнения чертежей, расчетов и сбора других материалов.

Проектно-сметная документация на строительство

Разработка проводится перед началом капитального строительства многоквартирного дома и зданий другого назначения. Порядок подготовки бумаг и их количественный состав не зависит от типа объекта и выполняется в соответствии с действующими нормативными актами. Для реконструкции, капитального ремонта и перевооружения объекта также требуется пакет разрешительных документов, но подготовка чертежей и пояснительных текстов потребует меньше времени. Если капитальный ремонт производится в постройках высотой до трех этажей, то указанные бумаги разрабатывать не требуется.

Проектная документация на строительство объекта позволяет до начала возведения представить конечный результат и рассчитать сроки производства работ на всех этапах. Иногда удается внести правки по указанным вопросам еще до начала строительства и тем самым сэкономить материальные средства. Включение в документы детальных чертежей с описанием конструктивных элементов позволяет обеспечить соблюдение строительных и технологических норм и правил. Смета решает вопрос экономичного обеспечения строительства материальными средствами.

Содержание проектной документации на строительство МКД

Согласно нормативным стандартам проектные документы в ставе пакета подразделяются на 12 категорий:

поясняющая записка к чертежной части и расчетным ведомостям;
план или схема организации планировки на земле под строительство;
архитектурные решения с содержанием соответствующих чертежей;
конструктивные схемы строящегося дома и решения в части объемно-планировочной схемы;
информация о применяемых в построенном здании инженерных сетях и оборудовании, мероприятиях по обеспечению их монтажа и ввода, сюда входят водопровод, канализация, электричество, отопление, кондиционирование, вентиляция, связь и газ.
ПОС;
ППР;
список мероприятий по демонтажу существующих объектов;
перечень действий по охране природы;
мероприятия по обеспечению безопасности от возгораний;
список работ по постройке объектов доступа инвалидов к возводимо инфраструктуре;
смета затрат на возведение всего объекта;
другая документация, список которой предусмотрен законами Федерации.

Этапы разработки

Первым этапом следует эскизное проектирование. Разработка проектно-сметной документации предусматривает визуальную оценку будущего дома заказчиком с помощью подготовки эскизов готового строения. Современное программное обеспечение позволяет выполнить визуализацию более наглядно, так заказчик может выбрать боле подходящий для него вариант. Предварительное согласование заканчивается доработкой эскизов до окончательной приемки.

Техническое проектирование представляет собой важную стадию для выбора и подготовки геологической, технической и экономической информации. К выполнению подобных работ привлекаются специалисты с имеющимися разрешениями и лицензиями. При реконструкции дома определяется целесообразность такого производства работ путем технического проектирования и подсчетов материальных затрат на содержание строительства. По окончании технического проектирования заказчик поручает проектировщикам составить пакет документации.

Разработка проектной части ведется на базе технического проекта и принятых визуальных определений. Выполняются детальные чертежи постройки с указанием состава необходимых материалов, сборных железобетонных элементов, оборудования, обслуживающего дом и строительный процесс. Разработка такой рабочей части нужна подрядчику, представитель которого получает утвержденный комплект бумаг для начала строительства многоквартирного дома.

Экспертная оценка ПСД

Выполняется специалистами в экспертной области на предмет соответствия представленных проектных чертежей и рабочей документации соответствующим нормативам и правилам:

нормам противопожарной безопасности;
санитарным и экологическим требованиям;
техническим методам возведения строений.

Мнение экспертов является ключевым в строительстве или реконструкции построек любого типа, некоторые застройщики заказывают негосударственную экспертизу. Этап проверки длится около 3 месяцев, после подачи всех требуемых документов и оплаты пошлины.

Согласование и утверждение проектной документации

Проектный и рабочий пакет документов утверждается и согласовывается органами надзора за строительством объектов различного типа. Подавать документы на утверждение следует после успешного прохождения государственной экспертизы, без которого дальнейшее продвижение бумаг и начало строительства считается незаконным.

Виды проектной документации

Чтобы строительство осуществлялось в полном соответствии действующего законодательства то начальным этапом процесса должна выступать разработка проектной документации.

По типологии входящих в проект материалов различают следующие виды проектной документации:

генеральный план. Содержит изображение подлежащей застройке площади с указанием контуров уже существующих и проектируемых объектов, определением благоустройства территории, топографических особенностей местности;
общие чертежи. Включают чертежи фасадов с обозначением всех архитектурных элементов и внешнего вида конструкции, поэтажные планы, схемы зданий в продольном и поперечном разрезах с наличием места расположения инженерных коммуникаций и способов их увязки между собой;
чертежи деталей. Составляются для сложных узлов с указанием геометрических размеров всех элементов и деталей сооружения, обозначением спецификации, сечения и сопряжения конструктивных элементов;
паспорт проекта. Это документ, в котором обязательно присутствует краткое описание объекта, его изображение и основные технические характеристики;
пояснительная записка. В ней подробно описывается вся информация о проектируемом объекте: назначение, внешний вид, организация внутреннего пространства. В записке обязательно наличие основных технических показателей сооружения и конструктивных особенностей. Также должна присутствовать аргументация того, почему именно данный вариант будет лучшим проектным решением для конкретного строительного объекта;
расчеты. Для установления параметров зданий и отдельных конструктивных элементов выполняются аэродинамичесие, тепловые, физико-химические, гидравлические, на сейсмичность и другие расчеты. Все полученные результаты отображаются в табличном или текстовом виде;
сметы. Могут быть отдельным разделом проекта или выполняться в виде приложения к документации. В любом случае сметы должны присутствовать, поскольку строительство невозможно провести качественно и эффективно без точного определения финансовых затрат.

Все указанные виды материалов составляют определенные разделы проектной документации. Для более быстрого и понятного восприятия изложенной в проекте информации некоторые рисунки, графики и схемы выполняются в цвете. В аксонометрии выполняются технические изображения и в перспективе рисуются художественные.

Назначение проектной и рабочей документацией

Разница между проектной и рабочей документацией проистекает из их назначения.

Проектная документация предназначена для проработки принципиальных технических решений будущего строительства и разрабатывается в объемах достаточных для прохождения экспертизы на соответствие строительным нормам и выполнения требований по безопасности.

Рабочая документация — для выполнения работ непосредственно на объекте. В нем упор делается на большую детализацию, подтверждающие расчеты и подробные схемы.

Из этой разницы вытекают одно и двухстадийное проектирование:

двухстадийное (сначала стадия П, затем стадия Р) для технически сложных объектов со сложными технологиями, уникальными конструкциями или новое капитальное строительство или реконструкция. То есть в рабочей документации детально прорабатываются технические решения принятые на стадии П;
одностадийное (только стадия Р) для технически несложных объектов, типовых или повторно применяемых проектов.

Состав проектной документации

Состав проектной документации по всем разделам строительства довольно подробно расписан в

Если говорить простыми словами, то каждый из упомянутых там разделов должен состоять из текстовой части (ТЧ) и графической части (ГЧ).

Текстовая часть содержит подробные описания принятых технических решений, пояснения, ссылки на действующие нормативные документы обосновывающие принятые решения.

Графическая часть отображает принятые технические решения в виде чертежей, планов, схем с не большой детализацией. То есть системы могут быть изображены в виде структурных схем. По ним рассчитать потребность в оборудовании, материалах и стоимость работ практически невозможно.

Состав рабочей документации

Типовой состав выглядит следующим образом:

рабочие чертежи для производства строительных и монтажных работ;
прилагаемые документы, разработанные в дополнение к рабочим чертежам;
сметная документация.

Рабочие чертежи основного комплекта

В состав рабочих чертежей основного комплекта (по сетям связи и системам безопасности) могут входить:

общие данные;
расчеты по резервному питанию, звуковому давлению, углам обзора видеокамер;
схемы прокладки кабельных сетей;
схемы расстановки оборудования;
схемы прокладки лотков или кабель-каналов
схемы подключения оборудования и коммутации сетей;
эскизы размещения оборудования в помещении или коммутационном шкафу;
таблицы программирования
и пр.

Прилагаемые документы

кабельный журнал;
рекомендации производителей по монтажу;
спецификация оборудования, изделий и материалов.

Кстати по спецификациям есть отдельный документ —

Сметная документация

Сметная документация — это отдельная «песня» про боль, которая проектировщика мало волнует, поэтому про неё здесь ничего не скажу.

Если Вы сомневаетесь в моих словах, то можете изучить

Для остальных разделов строительства есть аналогичные документы.

В каждом конкретном случае при заключении договора на выполнение проектных работ оговаривайте в нем полный состав рабочей документации, чтобы объем работ был адекватен оплате.

Распределение стоимости проектной и рабочей документации

Учитывая, что объем работ проектной документации отличается от объема работ по рабочей документации стоимость этих документов тоже различна. В самом общем случае стоимость проекта составляет — 40%, а рабочки — 60%, от общей стоимости проектирования.

В особо тяжелых случаях можно руководствоваться распределением стоимости проектных работ приведенным в СБЦ. В случае слаботочки это

Заключение

Надеюсь, что я понятным языком объяснил в чем разница между проектной и рабочей документацией. Их различия обусловлены их назначением:

проектная документация — для согласования принятых технических решений;

рабочая документация — для проведения работ на объекте.

Стадия «Рабочая документация» (РД)

Рабочая документация представляет собой комплект документации на проектирование здания, необходимая для выполнения монтажных и строительных работ.

На этой стадии уточняются и детализируются решения, принятые на стадии «Проект», по всем разделам составляются рабочие чертежи, локальные сметы, готовятся спецификации материалов и оборудования, детально разрабатываются узлы и прочая документация, необходимая подрядчику для производства строительно-монтажных работ, а также при проверке работ Техническим надзором и при необходимости другими заинтересованными лицами.

Состав рабочей документации на новое строительство или реконструкцию зданий и сооружений определяется соответствующими государственными стандартами и уточняется заказчиком и проектировщиком в договоре на проектирование.

Состав рабочей документации

В состав рабочей документации, передаваемой заказчику, включают:

рабочие чертежи, предназначенные для производства строительных и монтажных работ, которые объединяют в комплекты (основные комплекты рабочих чертежей) по маркам;
прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.

В состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, чертежи и схемы, предусмотренные соответствующими стандартами Системы проектной документации для строительства (далее – СПДС).

Основной комплект рабочих чертежей может состоять из:

комплект чертежей марки ГП: Разбивочный чертёж. План организации рельефа. План земляных масс. Сводный план инженерных сетей. План благоустройства.
комплект чертежей марки АР: Планы подвала, цокольного, первого, типового, технических этажей, кровли, разрезы, фасады, входы, узлы и детали, спецификации.
комплект чертежей марки КЖ: План котлована, фундаменты, стены и перекрытие подвала, стены и перекрытие цокольного этажа, стены и перекрытие первого этажа, стены и перекрытие типового этажа, стены и перекрытие технического этажа, лифты, лестницы, входы, узлы и детали, спецификации.
комплект чертежей марки ОВ: ИТП, план инженерного оборудования (отопление и вентиляция) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.
комплект чертежей марки ВК: План инженерного оборудования (водопровод, канализация, ливнесток) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.

К прилагаемым документам относят:

рабочую документацию на строительные изделия;
эскизные чертежи общих видов нетиповых изделий, выполняемые в соответствии с ГОСТ 21.114;
спецификацию оборудования, изделий и материалов, выполняемую в соответствии с ГОСТ 21.110;
опросные листы и габаритные чертежи, выполняемые в соответствии с данными заводов-изготовителей оборудования;
сметную документацию;
другие документы, предусмотренные соответствующими стандартами СПДС. Конкретный состав прилагаемых документов и необходимость их выполнения устанавливаются соответствующими стандартами СПДС и заданием на проектирование.

Прилагаемые документы передаются заказчику одновременно с основным комплектом рабочих чертежей в количестве, установленном для рабочих чертежей.

Итак, проектные работы окончены, проектная документация утверждена, строительство начато. Наступил последний этап участия проектировщика в процессе — авторский надзор.
