Терморегуляторы для инкубатора своими руками: схема, инструкция

Функции и принцип работы

В продаже можно найти следующие типы регуляторов температуры воздуха:

Электронные. Обладают высокими показателями чувствительности. Погрешность таких устройств даже в бытовом применении может доходить до 0,1°C. Как правило, электронные термостаты состоят из двух частей: датчика температуры и непосредственно управляющей электронной схемы. Сложность конструкции связана с типом измерения температуры. Данные схемой управления получаются от термочувствительного элемента (датчика, в качестве которого может выступать терморезистор или термотранзистор) на основе изменения его показателей (сопротивления или тока).

Механические термостаты. Не используются для работы в электрических цепях. С их помощью регулируется автономная техника, например, духовка в газовой плите, температура газового конвектора и т.п. Принцип работы основан на изменении линейных размеров термочувствительного элемента.

Электромеханические. Включение или отключение цепи электрического тока основывается, так же, как и в механических регуляторах, на свойствах отдельных материалов. Например, камера (капсула) с газом будет расширяться или сужаться при изменении температуры, размыкая или смыкая при этом контакты цепи механическим способом. В качестве термочувствительно элемента могут выступать особые сплавы или соединения из двух металлов с разным коэффициентом расширения и т.п.

PID-регуляторы. Основное отличие от всех предыдущих типов устройств заключается в плавности управления током. То есть происходит не простой разрыв цепи питания нагревателем, а плавное уменьшение силы тока, соответственно температура в прямом смысле поддерживается на заданном уровне без постоянного включения и выключения.

Терморегуляторы с датчиком температуры воздуха для инкубатора (электронные термостаты) наиболее точные и потому подходят для всех типов яиц, даже тех, которые очень чувствительны к незначительному изменению температуры.Работа регулятора в составе инкубатора будет выглядеть следующим образом:

• Нагревательный элемент (тэн или лампа накаливания) передает тепло воздуху внутри инкубатора (возможно применение системы принудительного нагнетания для равномерного прогрева всего объема воздуха).
• Если температура превысит установленное пороговое значение термостата, цепь включения нагревателя разомкнется и тепло перестанет поступать.
• Если температура упадет ниже заданного порога (не обязательно совпадает с порогом выключения), то цепь включения нагревателя снова включится и тепло начнет поступать в инкубатор.

Отдельно следует оговорить использование инфракрасных нагревателей в инкубаторах. Их работа наиболее эффективна, так как тепло передается непосредственно предметам, а не воздуху как посреднику в термобалансе.

Однако, это же свойство и накладывает определенные сложности. Измерение температуры воздуха в этом случае будет неверным, при работе ИК-обогревателей необходимо измерять непосредственно температуру яиц.

Принцип работы Терморегулятора для инкубатора

Лишнее переменное напряжение уменьшается за счет реактивного сопротивления емкости С4.

Терморегулятор на микроконтроллере PIC

Основа первой конструкции терморегулятора — микроконтроллер PIC16F84A с датчик температуры DS1621 обладающим интерфейс l2C. В момент включения питания, микроконтроллер сначала инициализирует внутренние регистры температурного датчика, а затем проводит его настройку. Терморегулятор на микроконтроллере во втором случае выполнен уже на PIC16F628 с датчиком DS1820 и управляет подключенной нагрузкой с помощью контактов реле.

Датчик температуры своими руками

Зависимость падения напряжения на p-n переходе полупроводников от температуры, как нельзя лучше подходит для создания нашего самодельного датчика.

Выбор терморегулятора для домашнего инкубатора

Успешная инкубация яиц домашней птицы невозможна без стабильного выдерживания температурного режима. Терморегулятор для инкубатора должен обеспечивать точность на уровне ±0,1˚С, с возможностью ее изменения в пределах от 35 до 39˚С.

Этому требованию соответствует большинство из поступающих в продажу цифровых и аналоговых приборов. Достаточно точное термореле можно изготовить и дома, при условии элементарных познаний в электронике и умения держать в руках паяльник.

Таблица напряжений по постоянному току микросхемы К561ЛА7

(измеряется цифровым мультиметром в рабочей схеме)

№ вывода	Нагреватель выкл / включен
1, 2	4,3 / 5,5
0,2 / 8,9
3,8 / 8,9
5, 6	4,1 / 0
7
7 / 8,9
0,2 / 8,9
~
12, 13
14	9 / 7,5

Термостат в качестве регулятора

Этот вариант более прост в изготовлении и в то же время весьма надёжен в эксплуатации. Для его изготовления потребуется найти любой термостат от бытовой техники, например, от утюга.

Его нужно определённым образом подготовить к работе. Для этого любым доступным способом наполняют корпус термостата эфиром и хорошо запаивают.

Важно знать: эфир сильное летучее вещество, поэтому работать с ним нужно быстро и аккуратно. Эфир очень чутко реагирует на малейшее изменение наружной температуры, что приводит к изменению состояния корпуса термостата

Винт, который припаян к корпусу, жёстко связан с контактами. В нужный момент происходит включение или отключение нагревательного элемента. Нужную температуру выставляют при вращении регулировочного винта (под номером 6 на рисунке)

Эфир очень чутко реагирует на малейшее изменение наружной температуры, что приводит к изменению состояния корпуса термостата. Винт, который припаян к корпусу, жёстко связан с контактами. В нужный момент происходит включение или отключение нагревательного элемента. Нужную температуру выставляют при вращении регулировочного винта (под номером 6 на рисунке).

Обращаем Ваше внимание, что перед закладкой яиц, нужно произвести настройку нужной температуры и прогреть инкубатор. Итак, как видно из описания, изготовить терморегулятор в инкубатор не сложно

Это может выполнить даже школьник, который увлекается радиоэлектроникой. Схема не содержит дефицитных радиокомпонентов. Элементы устанавливают на печатную плату или монтируют навесным монтажом

Итак, как видно из описания, изготовить терморегулятор в инкубатор не сложно. Это может выполнить даже школьник, который увлекается радиоэлектроникой. Схема не содержит дефицитных радиокомпонентов. Элементы устанавливают на печатную плату или монтируют навесным монтажом.

Если самостоятельно изготавливается «электрическая наседка», полезно для увеличения процентов вывода молодняка птицы, предусмотреть устройство для автоматического поворота яиц в инкубаторе. Из этого видео Вы узнаете как сделать терморегулятор для инкубатора своими руками:

Терморегулятор для инкубатора из утюга: пошаговая инструкция

Чтобы собрать такой нехитрый прибор не понадобятся никакие чертежи и схемы. Весь рабочий процесс удастся описать всего несколькими этапами:

1. Прежде всего необходимо разобрать старый утюг или любой другой старый нагревательный прибор и достать из него термостат.
2. Хорошо промыть извлеченную деталь или распаять. Этот процесс необходим для того, чтобы вывести прибор из строя.
3. В качестве наполнителя использовать эфир, обладающий свойством испаряться за счет невысокой удельной теплоты образования пара.
4. Термостат заполнить эфиром и после этого запаять. В результате таких действий появляется устройство, отменно реагирующее на колебания температур. Даже при незначительных изменениях прибор будет сразу же сужаться или становиться шире.
5. В завершение необходимо винтами к терморегулятору прикрепить пластины.

В процессе расширения устройства, заблаговременно наполненного эфиром, пластины, выполняющие роль контактов, будут размыкаться. Воздух в инкубаторе при этом уже перестанет нагреваться. Если же температура понизится, то прибор в объеме уменьшится, а соответственно пластины замкнутся и начнется процесс нагрева.

Стоит также учитывать, что перед тем, как устанавливать регулятор температур, его необходимо настроить. С этой целью контакты устанавливают на определенном расстоянии, добиваясь максимальной чувствительности. Прибор должен реагировать даже на незначительные изменения температуры воздуха, буквально на доли градусов.

Первые электронные

Для грубой установки требуемого режима на корпусе прибора имеется шакала. Стабильность показаний мало зависит от температуры в помещении и перепадов сетевого напряжения. Для исключения влияния помех подключение датчика выполняется экранированным проводом минимальной требуемой длины. К данной категории можно отнести и редко встречающиеся модели с аналоговым управлением нагрузкой. Нагревательный элемент в них включен постоянно, а температура регулируется плавным изменением мощности.

Хорошим примером может послужить модель ТРи-02 – аналоговый терморегулятор для инкубатора, цена которого не превышает 1500 руб. С 90-х годов прошлого века им оснащали серийные инкубаторы. Прибор прост в управлении и комплектуется выносным датчиком с кабелем 1 м, сетевым шнуром и метровым проводом нагрузки. Технические параметры:

1. Мощность нагрузки при стандартном сетевом напряжении от 5 до 500 Вт.
2. Регулировочный диапазон – 36-41˚С при точности не хуже ±0,1˚С.
3. Температура окружающей среды от 15 до 35˚С, допустимая влажность до 80%.
4. Бесконтактное симисторное включение нагрузки.
5. Габаритные размеры корпуса 120х80х50 мм.

Применение селективных конденсаторов

Терморегуляторы с селективными конденсаторами являются распространенными. Стандартная схема устройства состоит из модульного выпрямителя и двух диодов. Для передачи сигнала на микросхему применяется расширитель. Всего в цепи предусмотрено два резистора.

Трансивер используется только один. Показатель чувствительности в данном случае находится на уровне 4 мк. Регулятор стандартно используется поворотного типа

Также важно отметить, что есть модификации с микроконтроллерами. Входное напряжение устройств не превышает 13 В

В среднем параметр перегрузки равняется 3.6 А.

Как работает цифровой терморегулятор?

Точность регулирования температуры лучше всего обеспечивается благодаря применению цифровых терморегуляторов. От простых конструкций они отличаются методом обработки сигнала. Напряжение снимается с датчика, проходит аналогово-цифровой преобразователь и попадает в сравнительный бок. Полученное в цифровом виде первоначальное значение температуры далее сравнивается с полученным из датчика, после чего управляющий прибор получает соответствующую команду.

Благодаря такому методу точность измерения повышается и почти не зависит от температуры окружающей среды или помех. Чувствительность и стабильность чаще всего ограничиваются разрядностью системы и возможностями датчика. Цифровой сигнал без труда позволяет выводить температуру на специальное табло.

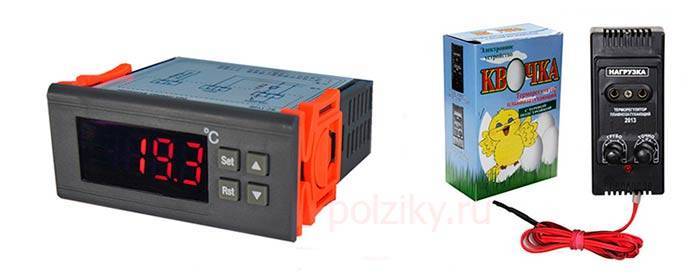

Обзор моделей терморегуляторов цифрового типа

Терморегулятор Ringder THC-220 – недорогая модель, которая отлично подойдет для небольшого домашнего инкубатора, собранного своими руками. Благодаря внешнему блоку розеток и регулировке температуры от 16 до 42 градусов его можно применять и в межсезонье, а не только летом.

Технические характеристики прибора:

• влажность и температура в области датчика высвечиваются на специальном дисплее;
• индицируемая температура варьируется от -40 и до 100 градусов, а влажность – до 99 процентов;
• тот или иной режим отображается в виде определенного символа;
• шаг температурной установки составляет 0,7 градуса;
• таймер имеет формат на 24 часа и делится на ночной и дневной;
• один канал имеет нагрузочную способность 1200 Вт;
• температура в большом помещении может отклоняться в пределах одного градуса.

Другая заводская модель цифрового контроллера – ХМ–18. В России его можно купить с английским или китайским интерфейсом. Он более сложный и стоит дороже предыдущего прибора.

Разобраться с ним несложно. В зависимости от требуемой температуры внутри инкубатора, специальными клавишами можно контролировать заводскую программу. На лицевой панели есть экраны, где отображается температура, влажность и дополнительные параметры. Активные режимы индицируются посредством светодиодов, при опасных отклонениях срабатывает световая и звуковая сигнализация.

Характеристики ХМ–18:

• температурный рабочий диапазон – от 0 до 40,5 градусов, вероятность отклонения – 0,1 градуса;
• допустимая нагрузка по каналу нагревателя составляет 1760 Вт;
• допустимая нагрузка по каналам влажности, сигнализации и моторов – 220 Вт;
• между переворачиваем яиц предусмотрен интервал до 999 минут;
• вентилятор охлаждения работает 999 секунд между допустимыми периодами между переворачиваниями;
• в помещении допускается температура от -10 до 60 градусов, а относительная влажность – до 85 процентов.

При выборе заводского терморегулятора с температурным датчиком для инкубатора очень важно учитывать его возможности. Если он небольшой и сделан своими руками, то вам хватит прибора, контролирующего лишь влажность и температуру, а дополнительные возможности нужны для более сложных моделей для промышленных нужд

Обогреватель для аквариума

Реже, такой терморегулятор применялся для поддержания заданной температуры в аквариумах с тропическими рыбками. Такая необходимость возникала из-за того, что большинство, выпускаемых для этих целей термообогревателей, имеет механический терморегулятор объединенный с тэном в одном корпусе. А следовательно, они поддерживают в заданных пределах свою, а не окружающую температуру. Это хорошо работает только в помещениях со стабильной, в пределах одного-двух градусов, своей температурой воздуха.

Особенности монтажа

• из-за инертности воды, датчик и обогреватель должны быть разнесены, но в пределах прямой видимости (без перекрытия растениями и элементами декора) друг от друга;
• из-за электропроводимости воды, датчик должен быть изолирован, либо средствами с хорошей теплопроводностью, либо тонким слоем обычного герметика;
• допускается использование как обычных аквариумных обогревателей, так и регулируемых, с выставленной на максимум температурой.

Можно найти и другие сферы применения данному, несложному в изготовлении устройству. К примеру для рассадных парничков, сушильных шкафов, различных термованночек. На что вашей фантазии хватит. Только, если нагрузка допускает возможность короткого замыкания, необходимо добавить плавкий предохранитель на 1 А.

P.S. Как говорилось выше данный простой терморегулятор применялся в инкубаторах раньше, сейчас на его смену пришли терморегуляторы с микроконтроллерным управлением, способные в автоматическом режиме понижать температуру в течении цикла инкубации. Да и сами инкубаторы обзавелись функцией регулирования влажности и переворачивания яиц.

12 thoughts on “ Схема терморегулятора для инкубатора своими руками ”

За микроконтроллерами будущее, не спорю, спасибо Гарвардской архитектуре вообще и Микрочип Технолоджи в частности. Но везде ли рентабельно их применение, с их-то возможностями. Сами-то они не дороги, но необходимая им периферия может быть разной. Да и без знания программирования на низком, машинном уровне — браться за них не стоит. Одним словом — чип для профессионалов и профессионального использования. Но осваивать цифровые технологии необходимо и любителям, конечно, куда сейчас без них.

Видел инкубатор со схемой которая намного проще, где используется маломощный закрытый нагреватель и тепловое реле-регулятор. Конечно эта схема хорошая, но для любителя сложновата, ведь её надо ещё настроить.

Эту схему настраивать не нужно, заработать должна сразу. Вот подстраивать температуру нужно будет. Если брать готовый регулятор, то и паять ничего не нужно: просто прикрутить провода к клеммам и готово. Кстати терморегулятор с цифровым индикатором, микропроцессором и датчиком температуры на алиэкспрессе можно купить что-то около 2 долларов. Долларов за 10-15 можно взять терморегулятор для теплого пола с графиком изменения температуры в течении суток и по дням недели.

Терморегуляторы с датчиком температуры воздуха для инкубатора

Необходимо трижды в день переворачивать яйца, прекратив эту процедуру лишь за трое суток до ожидаемого выводка. Для переворачивания яиц приходится открывать инкубатор, после чего температурный режим в нем восстанавливается в течение одного-двух часов. Ускорять этот процесс, регулируя переменный резистор R6, не следует. Не задолго до появления птенцов яйца разогреваются за счет выделяемого ими тепла, поэтому температуру в инкубаторе следует уменьшить на 0,5°С.

Такой же терморегулятор пригоден и для домашнего овощехранилища. Чтобы изменить интервал поддерживаемых им температур, достаточно подобрать номинал резистора R4 Мощность нагревателя должна соответствовать объему овощехранилища.

Правила выбора

Выбирая устройство для выведения цыплят в инкубаторе, следуют следующим параметрам:

• Надежность и устойчивость к перепадам напряжения;
• Реакция на резкие перепады температуры и влажности окружающей среды;
• Количество человеко-часов, которое необходимо потратить для работы терморегулятора в течение всего периода выведения птенцов;
• Наличие табло для зрительного контроля за изменением климатических условий.

Надо быть готовым к тому, что за низкую цену получится приобрести простейший терморегулятор, требующий человеческого контроля, а полностью автономное устройство будет стоить дорого.

Терморегуляторы для инкубатора своими руками: схемы и особенности

Сделать регулятор температур своими руками непросто. Такой прибор будет менее совершенным, чем заводская модель.

Есть два варианта изготовления регулятора согласно схемам:

• электротехнический (используется электротехническая схема прибора) – такой регулятор более точный, но его сборка своими руками требует определенных знаний в электромеханической сфере;
• на основе б/у термостата – для этой сборки вам подойдет отработанный термостат от разных бытовых приборов, вариант простой и подойдет даже для новичков.

Рассмотрим схему сборки электротехнического регулятора температуры для инкубатора. Для работы вам будут нужны радиодетали:

• стабилитроны любого типа для поддержания постоянного напряжения от 7 до 9 вольт;
• два специальных транзистора;
• тиристор серии КУ-201, КУ-202;
• диоды КД-202 – 4 штуки, отмеченные буквами НС или Н, мощность – от 600 Вт и выше;
• переменный резистор с сопротивлением от 30 до 50 кОм для регулировки режимов;
• реле МКУ;
• транзистор в качестве датчика температуры, установленный в стеклянной трубке, который укладывают на яичный лоток.

Когда регулятор включается в сеть, размыкаются контакты реле, вследствие чего инкубатор обогревается лампочками, подключенными к сети на 220 вольт. Когда он отключается от сети, контакты реле замыкаются, в работу включается аккумулятор и лампы обогрева.

С применением термостата прибор сделать гораздо проще. Берем использованный термостат, заполняем его корпус эфиром и хорошо запаиваем. Будьте внимательными при работе, поскольку эфир хорошо и оперативно испаряется и резко реагирует на смену наружной температуры, вследствие чего меняется состояние корпуса.

Винт, припаянный к корпусу, связывается прочно с контактами, вследствие чего в нужное время включается или отключается нагревательный элемент. Температура регулируется с помощью вращений винта.

Перед закладкой яиц в инкубатор, который оснащен таким самодельным терморегулятором, нужно прибор прогреть и настроить показатели.

Схемы терморегуляторов для разных моделей инкубаторов

Схемы конструкций отличаются друг от друга и в зависимости от модели инкубатора.

Схема терморегулятора для прибора «Квочка» включает полевые транзисторы и выпрямитель. Сам регулятор соединен с динистором. Конденсаторы нужны открытого типа. Для регулятора сборки своими руками по этой схеме нужен простой изолятор. В инкубаторе используется микросхема серии РР20.

Схема устройства для модели марки «Золушка» основана на поворотном регуляторе. Выпрямитель применяют с двумя контактами. Для сборки терморегулятора нужен один динистор, перегрузочный показатель прибора колеблется в пределах 2 А, входное напряжение цепи равно до 12 вольт. Допускается применение в системе резисторов подстроечного или полевого типа.

Схема прибора для инкубатора «Наседка» включает модульный выпрямитель, нужны трансиверы полевого типа. В цепи используется 3 конденсатора, емкость которых на входе равна 12 пФ. Чувствительность системы равна порядка 3 мк. Используется полупроводниковый расширитель, выходное напряжение составляет 10 вольт. Стабилизатор в этом случае не нужен.

Терморегулятор – неотъемлемая часть практически любого инкубатора, и его конструкция зависит от того, насколько он сложен и объемен. В зависимости от типа инкубатора такой прибор требуемой модификации можно приобрести в готовом виде или собрать своими руками.

Конструкция и детали устройства

Главной деталью терморегулятора является термостатический элемент. Данное устройство изготовлено в виде цилиндра с гофрированными стенками, под названием сильфон. Его объем заполняет рабочее вещество, реагирующее на изменения температуры окружающей среды. Принцип действия сильфона уже рассматривался, остается лишь добавить, что данный элемент рассчитан примерно на 1 млн рабочих циклов «растяжение-сжатие», которых может хватить на 100 лет эксплуатации.

Не менее важным элементом являются клапана. Как правило в терморегуляторах используется два типа клапанов – RTD-N и RTD-G. Они имеют прямую и угловую конструкцию. Выбор каждого типа зависит от системы отопления, а размеры соответствуют диаметру трубы или отверстия в пробке прибора отопления.

Объем сильфона заполняется газом или жидкостью, реагирующими на изменения температуры окружающей среды. Каждый из элементов имеет свои преимущества и недостатки. Например, сильфоны с газовым наполнением быстрее реагируют на все температурные изменения за счет высокой скорости реакции чувствительного элемента. Жидкостные устройства обеспечивают более качественную и точную передачу изменяющегося давления в сильфоне к исполнительному механизму. По большому счету среда, находящаяся внутри емкости, не имеет решающего значения. Надежность каждого прибора определяется качеством его изготовления.

Области применения терморегулятора

В основном, данное устройство применялось для термостабилизации птичьих инкубаторов. Где в роли тэнов выступали маломощные электрические лампочки по 60 Вт, соединенные параллельно по 4, 6 и 8 штук, в зависимости от размеров инкубатора и количества инкубируемых яиц.

Как монтировать обогреватель для инкубатора

• лампы должны быть равномерно расположены над поверхностью яиц, на расстоянии 25-30 см от их поверхности;
• терморезистор должен находиться как можно ближе к поверхности яиц, но не касаться их;
• использовать вместо лампочек можно и другие нагреватели, но с малой теплоемкостью, к примеру, вольфрамовую проволоку, натянутую на керамическую рамку в форме тетраэдра.

Как сделать простой терморегулятор для инкубатора

Есть два способа самодельного изготовления прибора: используя электронную схему и на основе нагревательного устройства.

Основное, что понадобится для изготовления терморегулятора в домашних условиях – это схема. На ней будут указаны параметры конденсаторов и резисторов. Дополнительные детали можно купить в любом магазине электроники

Для надёжности схемы важно учитывать несколько нюансов:

• для снижения, стабилизации и фильтрации напряжения применяется резистор, а не конденсатор. Это увеличит срок службы регулятора до 10 лет и более;
• не делать параллельное включение ламп. Надёжнее будет – последовательно-параллельно. Это исключит вероятность провисания и перегорания нитей ламп;
• не устанавливать термистор, у которого сопротивление меньше 1 ком. Это может ухудшить работу схемы и снизить стабильность терморегулятора;
• надёжнее использовать микросхему К561ЛА7, чем ОУ либо PIC;
• датчик, в котором есть однопроводной цифровой интерфейс применяется на микроконтроллере;
• если нужна мгновенная реакция схемы на перемену температуры, стоит применить терморезистор с неметаллическим корпусом. Если не нужна мгновенная реакция – можно использовать с металлическим корпусом;
• допускается использование терморезисторов с отрицательным и положительным температурным коэффициентом сопротивления.

Устройство и принцип его работы терморегулятов

Как работает терморегулятор для инкубатора? Температура посредством термодатчика контролируется в реальном времени и изменение температуры внутри инкубатора также происходит моментально. Как только температура начинает изменяться, то есть в данном случае снижается, то на нагревательные элементы подается напряжение до тех пор, пока температура не достигнет необходимой.

В случае какого-либо сбоя, выхода из строя нагревательных устройств, такой прибор подает специальный сигнал, привлекает внимание человека, сообщает о том, что есть риск потери всех особей. Получается, что в этом приборе одни показатели напрямую влияют на другие

Заложен принцип обратной связи, если температура и влажность в пределах нормы, тогда ничего изменяться не будет. Если же температура окружающей среды упадет ниже допустимой, то устройство подаст определенное напряжение на нагревательные элементы, чтобы поднять температуру внутри инкубатора, об этом было сказано выше

Получается, что в этом приборе одни показатели напрямую влияют на другие. Заложен принцип обратной связи, если температура и влажность в пределах нормы, тогда ничего изменяться не будет. Если же температура окружающей среды упадет ниже допустимой, то устройство подаст определенное напряжение на нагревательные элементы, чтобы поднять температуру внутри инкубатора, об этом было сказано выше.

Как подключить? Все очень просто, если в данном инкубаторе для нагрева используется нагревательный тэн или обычные лампы накаливания, то они подключаются к устройству, а устройство в сеть.

Управлять ими не составит никакого труда. Все это делаться очень просто, для изменения интенсивности нагрева нужно всего лишь изменить напряжение, подаваемое на эти самые обогревательные элементы.

Когда контроль производиться вручную также можно изменять интенсивность нагрева, но получается, что контролировать эти значения нужно постоянно, в случае же, когда установлен терморегулятор этого делать не приходится. Как подключить регулятор для инкубатора? Как уже было описано он подключается в сеть и к нагревательным эл. элементам.

Любой терморегулятор состоит из нескольких основных частей:

1. Термометр (гигрометр для инкубатора) – позволяет получать значения температуры воздуха и передавать их на основной блок управления. Может быть встроенным в сам, основной блок;
2. Основной блок управления – зависит от того, какого типа прибор. На него подается основное напряжение, выводится на нагревательные устройства. На главном же блоке настраиваются основные параметры;
3. Устройство нагрева – то, что будет преобразовывать электрическую энергию, тем самым нагревая воздух в инкубаторе. Для этого хорошо подходят лампы накаливания, так как точно можно отрегулировать, нагрев и они достаточно долговечны. Также используются и нагревательные тэны, они выполняют ту же самую функцию, нагревают воздух, только в данном случае за счет того, что какой-то проводник обладает сопротивлением. Происходит нагрев этого проводника, соответственно и воздуха.

Главным преимуществом является то, что на основном блоке управления можно выставить верхнюю и нижнюю границу допустимых температур. То есть весь процесс полностью контролируется человеком. С помощью этого же гигрометра для инкубатора терморегулятор понимает, когда нужно повысить интенсивность нагрева, а когда вообще отключить. Как только температура снова начинает снижаться нагрев возобновляется.

Автоматика делает абсолютно все за человека. Остается последний вопрос, только как подключить правильно? Ранее уже обговаривалось, что нужно подключить терморегулятор к сети и обогревателям, но выполнять это необходимо в соответствии с прилагаемой к устройству инструкцией! Также нужно выставить верхние и нижние пределы и устройство начнет свою работу.

Получается, что лампы или другие нагревательные элементы будут включаться и отключаться в соответствии с показаниями датчика для инкубатора и будут поддерживать заданную, комфортную температуру, которая необходима для выведения домашней птицы.
