Магистральный газопровод: классификация и определение

Наземная прокладка газопроводов

Наземную прокладку, как правило, предусматривают:

• в болотах, не примыкающих к затопляемым поймам рек:
• при продольном и поперечном уклоне болот, но превышающем 10 %; в болотах, не подлежащих осушению;
• при возможности укладки газопровода в горизонтальных и вертикальных плоскостях естественным изгибом.

Обвалование наземных газопроводов выполняют песчаным грунтом с откосами не менее 1:1.25 и устройством под газопроводом двухслойной хворостяной выстилки, уплотненной слоем песчаного грунта. Высоту обвалования принимают по результатам теплотехнического расчета. Поверх песчаной присыпки допускается устраивать обвалование минеральным грунтом.

Трубы для магистральных конструкций

Материал для трубопроводных конструкций выбирают, опираясь на многие показатели. Но в первую очередь выбор материала зависит от климатических условий. Помимо этого, важным критерием выбора материала является тип среды, транспортировку которой будет производить система. В основном применяются трубы из металла и пластика. Металлические трубы могут быть чугунными или стальными. Пластиковые, в свою очередь, подразделяют на: поливинилхлоридные (ПВХ), полиэтиленовые (ПЭ), полипропиленовые и прочие.

Стальные трубы пригодны для монтажа сетей любого назначения и типа

Кроме этого, можно встретить системы из бетона, асбестоцемента, керамики, стекла.

Самым популярным материалом, который применяется в изготовлении труб для магистральных систем, является сталь. Стальные изделия обладают рядом преимуществ: надёжность, прочность, экономичность, простота сварки. Магистральная труба из такого материала служит, как правило, достаточно долго и надёжно.

По методу производства все трубы для магистральных конструкций принято разделять на:

1. Не имеющие шва.
2. Имеющие продольный шов.
3. Имеющие спиральный шов.

Труба магистральная бесшовная применяется в конструкциях с диаметром до 529 мм. Сварные трубы используют с диаметром 219 мм и выше. Длина выпускаемых труб, как правило, колеблется от 10,5 до 11,6 м. Диаметр наружной поверхности и показатели толщины стенок труб подчиняются определённым стандартам.

Помимо этого, все трубы для трубопроводов подразделяют по климату, в котором они применяются на:

1. Обычные.
2. Северные.

Обычные трубы используются при строительстве конструкций в средних и южных широтах, а северные — в холодных климатических условиях. Рабочая температура для первой группы труб — 0 °C и выше. Для северных труб эксплуатационная температура — от –20 °C до –40 °C.

Сталь, которая используется для трубопроводных элементов, подвергается разным вариантам обработки и является, как правило, низколегированной.

Для северных районов используются трубы особого типа, которые устойчивы к низким температурам

Назначение магистрального газопровода

Под магистральным газопроводом понимается трубопровод, сконструированный для доставки газа из района месторождения или обработки к месту потребления, или система труб, связывающая между собой отдельные месторождения газа. Он относится к Единой системе газоснабжения России и является одним из ключевых элементов системы транспортировки газа.

Трубопровод, подсоединенный к магистральному газопроводу и предназначенный для передачи части газа к конкретным населенным пунктам или предприятиям, называется ответвлением.

По такому газопроводу может транспортироваться природный или попутный нефтяной углеводородный газ (из месторождений) или сжиженные углеводородные газы (из мест производства).

Магистральные трубопроводы могут быть:

• однониточными, т. е. с трубами равного диаметра на всей протяженности системы;
• многониточными, представляющими собой систему, где параллельно главной ветке расположены еще несколько;
• телескопическими т. е. на протяжении от головных сооружений до конечной газораспределительной станции диаметр труб меняется.

Диаметр труб газопровода составляет от 720 мм до 1420 мм. Пропускная способность газопровода равна 30–35 млрд куб. м газа в год.

Классификация газопроводов

• подземные (с расстоянием 0,8–1 м до главной пропускной трубы);
• надземные (т. е. трубы устанавливаются на опорах);
• наземные (т. е. в насыпных дамбах).

Если газ требуется доставить с мест подводной добычи на берег, то сооружаются подводные газопроводы.

За управление российскими магистральными газопроводными системами обычно отвечает государственная компания. Она обязана осуществлять проверку состояния труб, нанимать рабочих и следить за повышением их квалификации.

Переходы

Они могут быть даух типов: под- и надводными. Первые устраиваются перпендикулярно оси водного потока. При обустройстве переходов предусматриваются допустимые промежутки между параллельно расположенными трубопроводами в зависимости от их диаметра. Глубина залегания при этом должна быть не менее полуметра от уровня предположительного размыва дна до поверхности трассы и не менее 1 м от проектных отметок. В процессе строительства переходов через обводненные либо водные участки для предотвращения всплытия трубы оснащают специальными грузами. Также может осуществляться сплошное бетонирование либо засыпка минеральным грунтом.

К участкам проходов через разного рода препятствия (как естественные, так и искусственные) предъявляются требования, соблюдение которых обеспечивает надежность эксплуатации трубопроводов и безопасное их использование в дальнейшем. Метод сооружения выбирается в соответствии со сравнительным анализом показателей нескольких способов. Полости переходов очищаются с помощью промывки. Надземные элементы могут быть арочными, висячими либо балочными. Выбор в данном случае зависит от условий, в которых осуществляется строительство.

Надземные переходы используются на переходах через овраги, небольшие реки и пр. В балочной конструкции предусматривается самонесущая труба. Переход висячего типа могут быть вантовыми, провисающими и гибкими. В последних крепление осуществляется с помощью подвесок к нескольким (или одному) тросам. Они перекидываются через пилоны. В вантовых системах удержание трубы в проектном положении осуществляется за счет наклонных тросов либо жестких ферм. Арочные переходы используются преимущественно при пересечении каналов. В их составе присутствуют жесткие конструкции. В провисающих переходах газопровод свободно провисает под собственным весом и массой топлива.

Компрессорные станции

Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.

Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.

К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.

В состав компрессорного комплекса входят:

Компрессорная станция магистральных газопроводов

• сама станция;
• ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
• территория, на которой расположены пылеуловители;
• градирня;
• емкость для воды;
• масляное хозяйство;
• газоохлаждаемые устройства и др.

Рядом с компрессионной установкой обычно возводят жилой поселок.

Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.

Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.

Узел установки предохранительной системы

Основные сооружения, входящие в комплекс магистрального газопровода

В соответствии со СП строительство магистральных газопроводов и ответвлений осуществляют с помощью труб, имеющих диаметр до 1420 мм. Газопроводный комплекс включает:

• газовую скважину со «шлейфом»;
• газосборный пункт;
• газопромысловый коллектор;
• комплекс очистительных сооружений;
• газокомпрессорную станцию;
• линию магистрального газопровода;
• запорные устройства;
• переходную компрессорную станцию;
• переходы;
• линию связи;
• запасной комплект труб;
• дорогу, проложенную вдоль трассы с подъездами;
• газораспределительные установки;
• отводы;
• систему защитных сооружений;
• лупинг;
• систему городских газопроводов.

Лупингом называют линию из труб, которая дублирует основной трубопровод и проложена параллельно с ним. Эту ветку монтируют для повышения производительности главной магистрали. Месторасположение лупинга не регламентируется.

Прокладка трубопроводов

Виды монтажа магистральных систем могут осуществляться в нестандартных климатических условиях: в пустынях, горах, болотной местности, а также при переходах через различные природные препятствия.

Сборка трубопровода может производиться одиночным методом или с применением технического коридора. Во втором случае располагают параллельно идущие трубы

Расстояние от подземных и наземных конструкций до населённых пунктов и других построек определяются исходя из конкретного случая по размеру, диаметру, важности и другим показателям трубопровода

Расстояние между параллельными трубопроводами рассчитывают исходя из правил технологий поточного строительства и других важных показателей. Глубину размещения конструкции определяют в зависимости от диаметра труб, входящих в её состав и особенностей местности. Эти данные представлены в таблицах ниже.

Таблица 1

Диаметр трубы (мм)	Глубина заложения (м)
1000	0,8
1000 и более	1

Компрессорные станции

Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.

Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.

К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.

В состав компрессорного комплекса входят:

Компрессорная станция магистральных газопроводов

• сама станция;
• ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
• территория, на которой расположены пылеуловители;
• градирня;
• емкость для воды;
• масляное хозяйство;
• газоохлаждаемые устройства и др.

Рядом с компрессионной установкой обычно возводят жилой поселок.

Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.

Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.

Узел установки предохранительной системы

Предназначение магистрального газопровода

Добыча природного газа самым непосредственным образом связана с доставкой его с помощью магистралей от месторождения и перерабатывающих предприятий до конечного потребителя. Все магистральные линии и трубопроводы, проложенные между месторождениями, относятся к Единой системе газоснабжения РФ.

Здесь необходимо уточнить, что магистралями считаются большие трубопроводы, доставляющие газ до предприятия или распределительной станции. Линии, проложенные до конкретного потребителя, называются ответвлениями.

Магистральные трубы отличаются большим диаметром – 720-1420 мм и поддержанием внутри избыточного давления. Строительство магистральных газопроводов ведут с использованием бесшовных холоднокатаных труб.

Прокладку магистралей проводят с помощью:

• подземного монтажа, который считается наиболее выгодным. При этом для укладки труб используются траншеи глубиной 0,8 м, если диаметр труб до метра, и 1 м, при диаметре до 1,4 м. В местах с болотистым или торфяным грунтом траншеи роют на глубину 1,1 м, для скальных пород норма 0,6 м.
• надземного, когда трубы укладывают на опоры над поверхностью земли.
• наземного, в этом случае устраивают насыпные дамбы.
• подводного, когда добыча газа ведется под водоемом, необходим монтаж подводного газопровода.

За функциональное состояние магистралей ответственность лежит на государственных компаниях.

Основная классификация газопроводов

Категория газопровода, зависящая от величины давления газа, является одним из важнейших критериев, которые оказывают существенное влияние на выбор материала труб.

Выделяют 5 основных категорий газовой сети:

1. I-А — конструкция с наивысшим давлением, превосходящим 1,2 МПа. Диаметр трубы 1000-1200 мм, назначение — подсоединение тепловых станций, турбин и паровых установок.
2. I — система с высоким давлением, находящимся в пределах 0,6-1,2 МПа. Ее назначение — транспортировка газа и обустройство пунктов газораспределения.
3. II — давление ниже, чем в предыдущей категории, но все же считается высоким. Оно колеблется в диапазоне 300-600 кПа. Диаметр трубы 500-1000 мм, назначение газопровода — доставка газа из газораспределителей к объектам промышленности, домам жилого и социально-бытового назначения.
4. III — конструкция среднего давления с показателями в 5-300 кПа. Допускается применение труб диаметром 300-500 мм. Ее назначение — транспортировка газа из магистрали к газораспределительным пунктам, которые располагаются у жилых домов.
5. IV — система с минимальным давлением (менее 5 кПа). Диаметр трубы не превышает 300 мм, назначение — доставка газа от вводного газопровода в жилые дома и непосредственно к конечным приборам газопотребления.

Помимо категории газопровода и величины давления, немаловажное влияние на выбор труб оказывают особенности их прокладки и условия эксплуатации — внешняя или внутренняя укладка, наземная или подземная. Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов

Если они будут укладываться в землю, то придется считаться с такими факторами, как глубина промерзания, плотность и толщина слоя грунта, вероятность коррозионных процессов, присутствие блуждающих токов.

Для обеспечения стабильной о долговечной работы газопровода, нужно еще на этапе подготовительных и проектировочных работ учесть особенности монтажа и эксплуатации, выполнить все анализы, которые предписывают нормы газификации.

Нормы и правила

Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.

Газораспределительная станция

СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.

Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.

Компрессорная станция

Начиная с 2010 года СНиП, зарегистрированные Росстандартом:

• являются законодательными документами, соблюдение которых носит обязательный характер;
• проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
• могут быть основанием для вынесения решения по судебному иску;
• признаются весомым поводом наложения административного взыскания по факту нарушения.

СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.

Около жилого здания

Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.

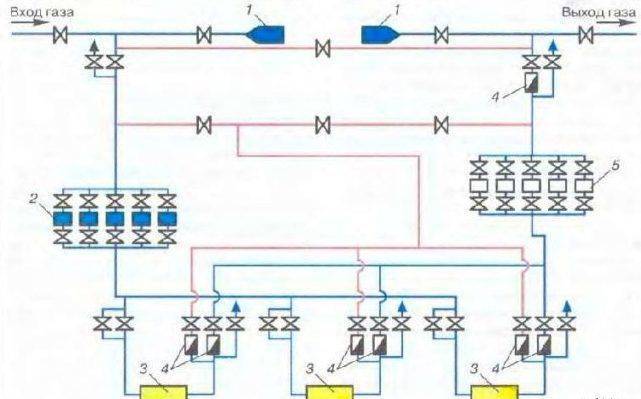

Схема подключения

Виды труб для магистральных газопроводов

Трубы для газопроводов

делят на два типа в соответствии с материалом изготовления: пластиковые и стальные. И те и другие имеют свои преимущества. Так, изделия из полиэтилена являются довольно гибкими, что упрощает процесс устройства транспортной системы, и одновременно прочными, благодаря чему использовать их можно в местностях с суровым климатом. Еще одно положительное свойство подобных изделий заключается в устойчивости к агрессивным химическим веществам. Большим плюсом полиэтиленовых труб является их небольшой вес, упрощающий доставку и процесс монтажа трубопровода.

Стоит отметить и некоторые ограничения в использовании пластмассовой трубной продукции. Устройство газопроводов с высоким давлением из таких изделий в черте города не допускается. Также нельзя монтировать газотранспортную конструкцию в районах с повышенной сейсмической опасностью (более 6 баллов) и температурой окружающей среды ниже ‐45оС.

Стальные трубы для газопроводов

могут быть электросварными (чаще прямошовными) или бесшовными. Для устройства газопроводной системы всегда берутся трубы больших диаметров, варьирующихся в пределах 508‐1420 мм. Толщина стенок также может быть различной, и составляет от 7 до 48 мм.

Для производства изделий используются только качественные виды стали, например, низколегированные с повышенной прочностью или углеродистые. Как правило, трубы для магистральных газопроводов

диаметром до 500 мм производятся из низкоуглеродистых, либо из спокойных и полуспокойных углеродистых марок сталей. Для изготовления изделий, имеющих диаметр до 1020 мм, применяются спокойные и полуспокойные низколегированные стали. Трубы с наибольшим диаметром производятся из материала повышенной прочности, обработанного термически.

Обозначение газопроводов

В России каждый газопровод должен быть обозначен специальным знаком. Установка знаков должна быть оформлена совместным актом землепользователя предприятия, использующего магистральный трубопровод.

Гост маркировка трубопроводов

Знаки входят в магистральный газопроводный комплекс и являются важной его частью. Они служат ориентиром для обнаружения трубопровода

Благодаря им во время работ в охранной зоне можно увидеть территорию, по которой проходят трубы. Знаки показывают, что предприятие действует по нормам магистральных трубопроводов.

На знаке содержатся предупреждения и информация о магистральном газопроводе. Он представляет собой столб с двумя плакатами.

На одном, расположенном перпендикулярно поверхности, находятся сведения о ширине охраняемой территории, месте и глубине залегания труб, дополнительные технические параметры. На втором написано расстояние в километрах по всей длине труб. Он предназначен для обнаружения газопровода с воздуха, поэтому расположен с небольшим наклоном (до 30 градусов).

Компрессорные установки

Такие станции применяются для поддержания давления, обеспечения перемещения газа в установленных объемах. Они сооружаются по пути всей трассы. В компрессионных станциях осуществляется очистка газа от примесей, осушение, компримирование и охлаждение. После этого под необходимым давлением он возвращается в трубу. Как правило, компрессорные станции сооружаются в комплектно-блочном исполнении. Это означает, что оборудование поставляется в виде блоков, полностью готовых к монтажу. Перекачивающие установки монтируются в отдельных либо групповых зданиях, а также в специальных укрытиях.

Труба газовая ПНД 110

Газовые трубы ПНД 110 мм быстро завоевали популярность в области создания коммуникаций. Транспортировка газа по таким системам обладает рядом преимуществ: низкая стоимость, удобство разгрузки и монтажа, химическая стойкость, невосприимчивость к низким температурам.

Трубы ПНД для газового трубопровода являются более подходящими, чем аналоги. Например, ПВХ изделия для данных целей не годятся. Если говорить о металлических трубах, то они значительно утратили свою популярность при появлении изделий из полиэтилена. Для того чтобы понимать главные преимущества, приведём небольшое сравнение ПНД с металлическими трубами.

В первую очередь металлические изделия со временем поддаются коррозии и окислению, это приводит к уменьшению срока службы и качеству работы газового трубопровода. Трубы из полиэтилена низкого давления, служат десятки лет и устойчивы к любым воздействиям окружающей среды.

Вторым важным различием, является вес изделий, если полиэтиленовые трубы 110 мм лёгкие и эластичные, то аналоги из металла имеют порой очень внушительный вес. Это сказывается на скорости монтажа: для металлических изделий требуется не только сила, но и необходимость установки дополнительных элементов типа фиксаторов или кронштейнов, которые по своей стоимости значительно дороже, чем вспомогательные материалы для ПНД труб.

Еще один аргумент в пользу ПНД трубы — возможность различных типов стыковки, в отличие от металлических вариантов, где соединение осуществляется только при помощи сварки. В первом случае, монтаж может осуществить человек, не имеющий специализированных навыков, во втором случае необходимо привлекать дополнительных специалистов.

Этих отличий достаточно для того чтобы понять что трубы ПЭ 110 мм, являются лидером в установке газового трубопровода самых разных размеров. Помимо этого, труба из полиэтилена низкого давления обладает и другими весомыми преимуществами, а именно:

• Срок эксплуатации более 50 лет, что является самым большим среди всех газопроводных труб;
• Материал, из которого изготовлены ПНД трубы, не вступает в реакцию с веществом, которое транспортирует;
• Устойчивы к воздействию агрессивной среды;
• Не поддаются влиянию блуждающих токов;
• Не пропускают кислород снаружи и газ изнутри;
• Являются экологически чистыми, не выделяют вредоносных веществ при распаде.

Пластиковая труба 110 мм из полиэтилена низкого давления — это оптимальное решение при выборе высокой отказоустойчивости и приемлемой цены. Стоимость изделий значительно ниже любых аналогов, а качество позволяет создать надёжный газопровод. Стоит отметить, что при оптовой покупке вы можете, сэкономит еще больше.

Главной особенностью покупки ПНД трубы в Москве является быстрая доставка в любое место, где будет производиться монтаж системы. Все преимущества материала, его конструктивные особенности, эксплуатационные возможности, цена и долговечность, ставят трубы из полиэтилена низкого давления вне конкуренции не только в России, но и во всём мире. Именно поэтому, для транспортировки газа лучше всего выбирать именно эти изделия, которые можно приобрести как оптом, так и в розницу, что является удобным для каждого потребителя.

Предназначение магистрального газопровода

Добыча природного газа самым непосредственным образом связана с доставкой его с помощью магистралей от месторождения и перерабатывающих предприятий до конечного потребителя. Все магистральные линии и трубопроводы, проложенные между месторождениями, относятся к Единой системе газоснабжения РФ.

Здесь необходимо уточнить, что магистралями считаются большие трубопроводы, доставляющие газ до предприятия или распределительной станции. Линии, проложенные до конкретного потребителя, называются ответвлениями.

Магистральные трубы отличаются большим диаметром – 720-1420 мм и поддержанием внутри избыточного давления. Строительство магистральных газопроводов ведут с использованием бесшовных холоднокатаных труб.

Прокладку магистралей проводят с помощью:

• подземного монтажа, который считается наиболее выгодным. При этом для укладки труб используются траншеи глубиной 0,8 м, если диаметр труб до метра, и 1 м, при диаметре до 1,4 м. В местах с болотистым или торфяным грунтом траншеи роют на глубину 1,1 м, для скальных пород норма 0,6 м.
• надземного, когда трубы укладывают на опоры над поверхностью земли.
• наземного, в этом случае устраивают насыпные дамбы.
• подводного, когда добыча газа ведется под водоемом, необходим монтаж подводного газопровода.

За функциональное состояние магистралей ответственность лежит на государственных компаниях.

Компрессорные станции

Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.

Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.

К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.

В состав компрессорного комплекса входят:

Компрессорная станция магистральных газопроводов

• сама станция;
• ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
• территория, на которой расположены пылеуловители;
• градирня;
• емкость для воды;
• масляное хозяйство;
• газоохлаждаемые устройства и др.

Рядом с компрессионной установкой обычно возводят жилой поселок.

Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.

Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.
