Оборудование для производства вентилируемых фасадов: виды и параметры выбора

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

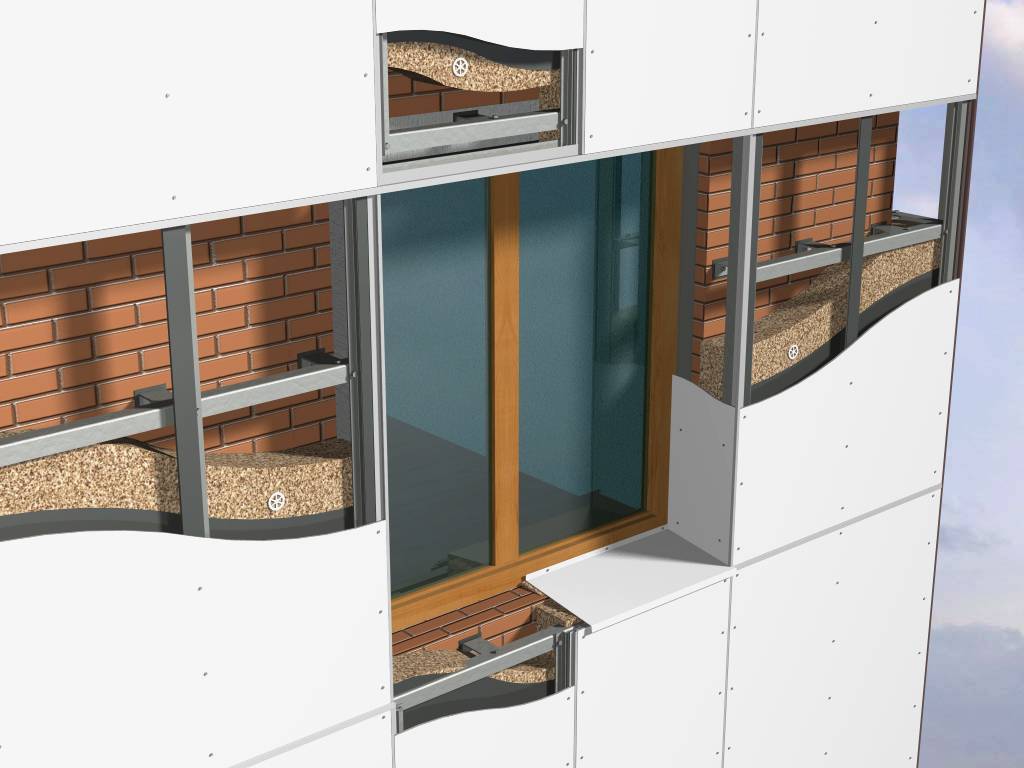

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Что такое керамогранит и его свойства

Появился керамогранит относительно недавно, и сразу же по достоинству был оценен многими потребителями, особенно профессионалами – строителями и отделочниками.

Этот искусственный камень, несмотря на его сходство с природным камнем, по своим эксплуатационным и технологическим параметрам намного превосходит свои натуральные аналоги. Своими необычными свойствами он обязан особенностям используемой при его изготовлении технологии и составу сырья.

Чтобы керамический гранит выглядел привлекательно, при его производстве в смесь замешивают полимерные красители и фактурные добавки. Кроме того, формовочные станки позволяют делать керамогранитную плитку разных фактур.

Можно перечислить основные его достоинства, чтобы убедиться в его уникальности. Навесной вентилируемый фасад из керамогранита — пожаро- и морозостойкий, износоустойчивый и долговечный (почти вечный), фактически не поглощает влагу, имеет плотную структуру и очень твердый, поэтому хорошо переносит постоянные механические нагрузки.

Также стоит добавить к этому, что производители керамического гранита позаботились о большой палитре цветов и фактур выпускаемой ими продукции.

Он выпускается в виде квадратных или прямоугольных плит, поэтому, если использовать его в облицовке здание, строение будет выглядеть строго и лаконично.

Это вполне уместно для многоэтажных домов, общественных, торговых, офисных и промышленных объектов. Впрочем, дело вкуса.

Когда владельцу загородного дома или коттеджа нравиться минимализм в оформлении и позволяют финансовые возможности, то он может использовать для обустройства фасада керамогранит. При определенной фантазии и умелом сочетании пластин различного цвета и фактуры, можно добиться замечательного эстетического и декоративного эффекта.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Совет

Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Преимущества и недостатки

К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.

Помимо этих качеств, к достоинствам нпф относят следующие характеристики:

• слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
• наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
• высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
• эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
• монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
• системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.

Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:

• если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
• на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
• работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.

Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.

Особенности конструкции

Независимо от производителя, типа используемых материалов и размера строения вентилируемый фасад всегда имеет одинаковую конструкцию:

1. Поверхность закрывается тепло-, звуко- или пароизоляционным материалом, иногда используется два или даже все три варианта. Тут все зависит от постройки и необходимости утеплять ее или снижать уровень шума внутри. Материалы при этом могут использоваться практически любые.
2. Нагрузка приходится на несущий каркас, который крепится к стене и обеспечивает надежную фиксацию плитки за счет специальной системы крепления. Элементы имеют особую конфигурацию и позволяют выставить идеально ровную плоскость.
3. Наружная отделка может быть изготовлена из разных материалов. Это обеспечивает широкий выбор цветов и фактур. Все разновидности атмосферостойкие и служат десятки лет.
4. Между стеной или изоляционным материалом и внешней облицовкой всегда есть вентиляционный зазор шириной от 40 до 100 мм. За счет него обеспечивается нормальный воздухообмен и излишки влаги беспрепятственно испаряются, исключая появление плесени и порчу фасадной конструкции.

В нижней и верхней части обязательно должны быть вентиляционные зазоры, которые лучше всего закрыть сеткой для защиты от попадания мусора, проникновения насекомых, птиц и мелких грызунов.

Системы из керамогранита

Фасадные системы из керамогранита ещё называют искусственным камнем из-за удивительной схожести с натуральным. Из керамогранита создают величественные фасады. Идеально подходит для украшения жилых и офисных зданий.

Керамический гранит производят из глины с добавлением песка и полевого шпата. Технология изготовления схожа с процессом создания фарфора, поэтому керамогранит отличается повышенной прочностью, износоустойчивостью, он не горюч. Также славится устойчивостью к загрязнениям, экологичностью, морозостойкостью, устойчивостью к перепадам температур, к воздействую агрессивных кислот. По эксплуатационным характеристикам системы из керамогранита превосходят натуральные аналоги и поэтому подходят для суровых условий эксплуатации: в местах с повышенной ударной или ветровой нагрузкой, с перепадами температур, с низкими температурами.

Керамогранит сложно поцарапать (испытания показали, что царапину можно оставить лишь с помощью алмаза), на нем невозможно оставить пятно (устойчив к воздействию веществ, образующих пятна). Фасадные системы из керамогранита долгие годы будут радовать окружающих идеальным внешним видом.

Подробнее в статье “Вентилируемый фасад из керамогранита”.

Разновидности конструкций

Существующие виды вентилируемых фасадов различаются по используемым материалам и общей технологии монтажа.

Каркасный вариант

Это самый простой и популярный метод. Особенность его в том, что по периметру здания возводится металлическая, деревянная или комбинированная обрешетка. Она может включать в себя ряд слоев, которые нужны для сохранения тепла, защиты дома от излишков влаги и лучшего парообмена.

Пример вентилируемого фасада каркасного типа

При возведении каркаса в качестве внешней облицовки используются следующие материалы:

1. Керамогранит. Это продукция искусственного происхождения, изготавливается из прессованной и обожженной глины. Выпускается в виде плит, которые отличаются большим весом и хорошей устойчивостью к воздействиям. Особенность крепления керамогранита заключается в том, что элементы устанавливаются на каркас при помощи специальных кляймеров (скоб). Между фрагментами образуются зазоры, которые способствуют лучшей вентиляции. Но такой вариант нуждается в усиленной защите от проникновения влаги.
2. Композитные или другие виды панелей. Технология производства позволяет получить надежный и легкий материал, который обладает отличными свойствами. Монтаж панелей может производиться различными способами, которые позволяют создавать открытый или закрытый стык. При этом открытые промежутки могут оборудоваться специальным влагозащитным экраном.
3. Стеклянные панели. Используются преимущественно при работах с многоэтажными офисными или промышленными объектами. Сложны в эксплуатации, поэтому укладка проводится только профессионалами.

Облицовка стен керамогранитными, композитными и стеклянными панелями

Достоинства и недостатки каркасных вентфасадов

Каркасные конструкции имеют ряд достоинств, которые выделяют их среди других способов создания внешней облицовки.

Преимущества:

• Быстрое возведение. При наличии всех компонентов монтаж можно провести в сжатые сроки. К тому же, если стена без значительных повреждений, не нужна серьезная подготовка.
• Защита. Конструкция надежно оберегает дом от различного рода воздействий, а также увеличивает долговечность, поскольку нет застаивания влаги за счет свободной паропроницаемости.
• Декоративность. Благодаря богатому ассортименту материалов для облицовки можно подобрать вариант, который будет отвечать всем требованиям и предпочтениям.

Имеются и недостатки:

• Необходимость четкого и правильного выполнения работ. Именно технические ошибки (неподходящий размер зазора, отсутствие дополнительных вентиляционных отверстий) приводят к нежелательным последствиям.
• Сложность при использовании продукции, укладываемой на клей. Так, применение искусственного и натурального камня или клинкерной плитки весьма затруднительно. Но есть выход: при выборе таких изделий каркас предварительно укрепляется и обшивается плиточными материалами. Работы должны проводиться с особой тщательностью, ведь к конструкции предъявляются серьезные требования.

В любом случае вентилируемые фасады набирают все большую популярность. Этому способствует разнообразие отделочной продукции и долговечность поверхности. Внешняя облицовка при правильно возведенном каркасе без труда заменяется на более современную.

Бескаркасный метод

Применяется при отсутствии обрешетки. Эта технология предполагает использование материалов, которые устанавливаются на некотором расстоянии от поверхности. Классическим примером является облицовочный кирпич. Кладку монтируют так, чтобы образовался вентиляционный зазор. Для его функционирования в нижних и верхних рядах кирпичей между деталями оставляют участки без раствора. Часто верхний ряд выкладывают с зазором, который прикрывается декоративной планкой.

Схема устройства бескаркасного вентилируемого фасада

Сфера применения

Современные фасадные системы часто используются для облицовки таких объектов строительства:

• Частное строительство. Экологически безопасные строительные и отделочные материалы не только внешне привлекательны, но и обеспечивают комфорт внутри помещений. Используется для оформления деревянного дома, коттеджа, загородного особняка. Вентилируемые фасады для коттеджей – это долговечный вариант по демократичной цене.
• Навесные вентилируемые фасады часто используют в многоэтажном строительстве. Популярная тенденция – применение технологии для облицовки монолитного дома. Монолит – это прочное и надежное основание, дополнительные меры укрепления не нужны. Конструкция навесного вентфасада помогает выполнять эстетические задачи, это актуально для заказчиков, кто хочет украсить и эстетично оформить облик монолитных зданий.
• Коммерческие здания. Объекты коммерческого назначения при помощи такой отделки могут прослужить достаточно длительное время.
• Промышленные объекты. Благодаря своим техническим характеристикам НВФ уменьшает шумы, поглощает вибрации и обеспечивает тепло.

Благодаря универсальности устройство вентилируемого фасада может быть применено к зданиям различного целевого назначения с утеплителем.

Изготовление каркаса

Любая система фасадов состоит из нескольких элементов – каркаса, крепежных деталей и декоративных облицовочных панелей. Несущая конструкция изготавливается из специального профиля – стойки. Предварительно составляется схема монтажа, согласно которой выполняется их установка.

Зачастую используют комплектующие известных производителей. В этом случае оборудование для производства вентилируемых фасадов будет состоять из режущего станка, копировального устройства для изготовления технологических отверстий и раскроечной машины.

Сначала выполняется замер наружной стены здания, и по полученным данным составляется схема монтажа. Затем в цеху вырезаются составные части конструкции – стойки и защитные элементы. На объекте происходит лишь небольшая подгонка размеров. Если же все работы будут проходить в «полевых» условиях, велика вероятность допущения ошибки.

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовая нагрузка

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

Гололедная нагрузка

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.
