Сталь углеродистая: состав, свойства, ГОСТ, назначение, применение

Области применения инструментальных углеродистых сталей различных марок.

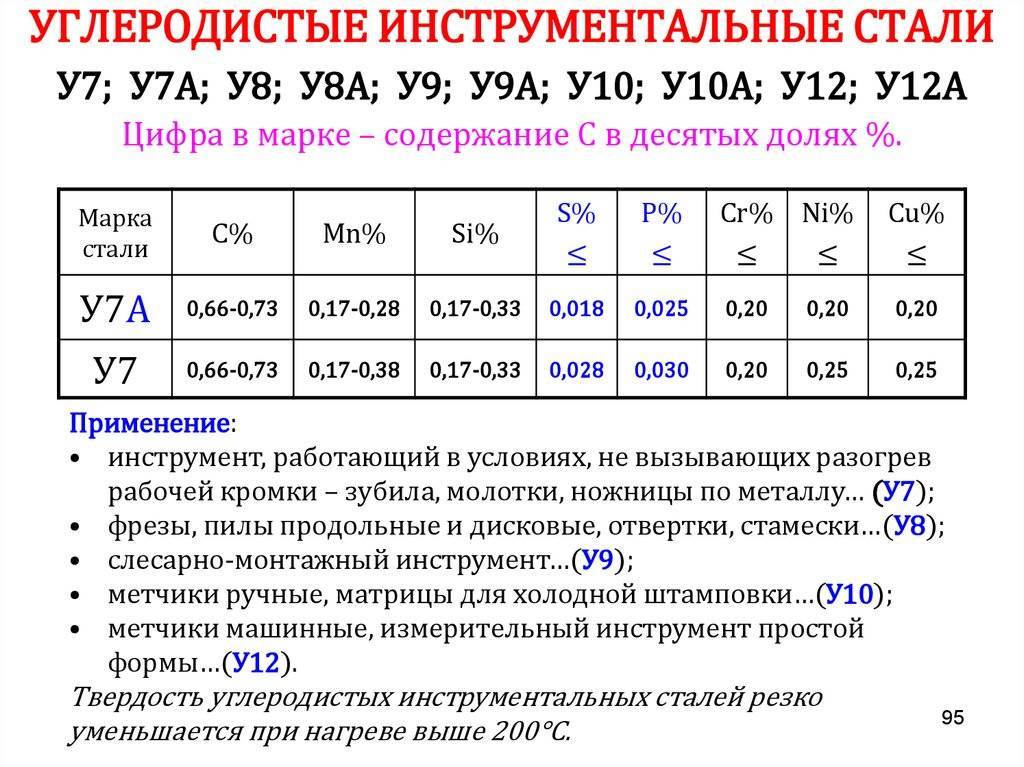

Стали У7, У7А — для инструментов и изделий, подвергающихся толчкам и ударам и требующих высокой вязкости при умеренной твердости (зубила, слесарные и кузнечные молотки, штампы, клейма, масштабные линей­ки, инструменты по дереву, центры токарных станков и т. д.).

Стали У8, У8А — для инструментов и изделий, требующих повышенной твердости и достаточной вязкости (зубила, кернеры, матрицы, пуансоны, ножницы по металлу, отвертки, столярный инструмент, буры средней твердости).

Стали У9, У9А — для инструментов, требующих высокой твердости при наличии некоторой вязкости (кернеры, штемпели, зубила по каменным породам и столярный инструмент).

Стали У10, У10А — для инструментов, не подвергающихся сильным толчкам и ударам, требующих высокой твердости при незначительной вязкости (строгальные резцы, фрезы, метчики, развертки, плашки, буры по каменным породам, ножовочные полотна, зубила для насечки напильников, волочильные кольца, калибры, напильники, гребенки).

Стали У11, УНА, У12, У12А — для инструментов, тре­бующих высокой твердости (напильники, фрезы, сверла, бритвы, плашки, часовой инструмент, хирургический инструмент, пилы по металлу, метчики).

Стали У13, У1 ЗА — для инструментов, которые должны иметь исключительно высокую твердость (бритвы, шаберы, волочильный инструмент, сверла, зубила для насечки напильников).

Стали У8 — У12 применяются также для измерительного инструмента.

При маркировке легированных сталей используют буквы русского алфавита для обозначения легирующего элемента:

А – азот П – фосфор Б – ниобий Р – бор В – вольфрам Т – титан Г – марганец У – углерод Д – медь Ф – ванадий Е – селен Х – хром К – кобальт Ц – цирконий М – молибден Ю – алюминий.

Цифры с левой стороны букв обозначают среднее содержание углерода: если две цифры, то в сотых долях процента, если одна, то в десятых. Если цифра отсутствует, то это значит, содержание углерода в стали составляет около 1%.

Цифры после букв (справа) обозначают содержание легирующего элемента, выраженное в целых процентах. Если содержание легирующего элемента 1-1,5 % и менее, то цифра после буквы не ставится. Например, 60С2 содержит 0,6 % С и 2,0 % кремния, 7Х3 содержит 0,7 % С и 3 % хрома.

Буква «А» в конце обозначения марки – высококачественная сталь. Пример Все инструментальные легированные и с особыми свойствами стали всегда высококачественные, и буква А в их маркировке не ставится. «Ш» в конце – особовысококачественная сталь, 30ХГСА-Ш.

Буква «А», обозначающая легирование азотом, всегда стоит в середине маркировки.16Г2АФ – 0,015 – 0,025 % азота.

В маркировке сталей в начале иногда ставят буквы, указывающие на их применение:

А – автоматные стали (А20 содержит 0,15-0,20 % С);

АС – автоматная легированная свинцом (АС35Г2 содержит 0,35 % С, 2 % марганца и свинец менее 1%);

Р – быстрорежущие стали (Р18 содержит 17,5-19 % вольфрама);

Ш – шарикоподшипниковые стали (ШХ15 содержит 1,3-1,65 % хрома);

Э – электротехнические стали (Э11 содержит 0,8-1,8 % кремния).

Нестандартные стали часто маркируют условно. Например стали, выплавленные на обозначают буквой Э, рядом ставят букву И – исследовательская или П – пробная. После буквы ставят порядковый номер (ЭИ69 или ЭИ868, ЭП590). Стали, выплавленные на Златоустовском металлургическом заводе, обозначают ЗИ, на — ДИ.

Отличительные характеристики и основные категории

К углеродистым сталям, основу которых составляют железо и углерод, относят сплавы, содержащие минимум дополнительных примесей. Количественное содержание углерода является основанием для следующей классификации сталей:

• низкоуглеродистые (содержание углерода в пределах 0,2%);
• среднеуглеродистые (0,2–0,6%);
• высокоуглеродистые (до 2%).

Нормы содержания химических элементов в углеродистой стали

К наиболее значимым достоинствам углеродистых сталей различных марок можно отнести:

• высокую пластичность;
• хорошую обрабатываемость (вне зависимости от температуры нагрева металла);
• отличную свариваемость;
• сохранение высокой прочности даже при значительном нагреве (до 400°);
• хорошую переносимость динамических нагрузок.

Есть у углеродистых сталей и недостатки, среди которых стоит выделить:

• снижение пластичности сплава при увеличении в его составе содержания углерода;
• ухудшение режущей способности и снижение твердости при нагреве до температур, превышающих 200°;
• высокую склонность к образованию и развитию коррозионных процессов, что налагает дополнительные требования к изделиям из такой стали, на которые должно быть нанесено защитное покрытие;
• слабые электротехнические характеристики;
• склонность к тепловому расширению.

Отдельного внимания заслуживает классификация углеродистых сплавов по структуре. Основное влияние на превращения в них оказывает количественное содержание углерода. Так, стали, относящиеся к категории доэвтектоидных, имеют структуру, основу которой составляют зерна феррита и перлита. Содержание углерода в таких сплавах не превышает 0,8%. С увеличением количества углерода уменьшается количество феррита, а объем перлита, соответственно, увеличивается. Стали, в составе которых содержится 0,8% углерода, по данной классификации относят к эвтектоидным, основу их структуры преимущественно составляет перлит. При дальнейшем увеличении количества углерода начинает формироваться вторичный цементит. Стали с такой структурой относятся к заэвтектоидной группе.

Микроструктура сталей формируется в процессе кристаллизации и зависит от содержания в сплаве углерода

Увеличение в составе стали количества углерода до 1% приводит к тому, что такие свойства металла, как прочность и твердость, значительно улучшаются, а предел текучести и пластичность, напротив, ухудшаются. Если количество углерода в стали будет превышать 1%, это может привести к тому, что в ее структуре будет формироваться грубая сетка из вторичного мартенсита, что самым негативным образом сказывается на прочности материала. Именно поэтому в сталях, относящихся к категории высокоуглеродистых, количество углерода, как правило, не превышает 1,3%.

На свойства углеродистых сталей серьезное влияние оказывают и примеси, содержащиеся в их составе. Элементами, которые положительно воздействуют на характеристики сплава (улучшают раскисление металла), являются кремний и марганец, а фосфор и сера – это примеси, ухудшающие его свойства. Фосфор при повышенном содержании в составе углеродистой стали приводит к тому, что изделия из нее покрываются трещинами и даже ломаются при воздействии низких температур. Такое явление носит название хладноломкости. Что характерно, стали с повышенным содержанием фосфора, если они находятся в нагретом состоянии, хорошо поддаются сварке и обработке при помощи ковки, штамповки и др.

Содержание химических элементов в углеродистой стали различных марок

В изделиях из тех углеродистых сталей, в составе которых в значительном количестве содержится сера, может возникать такое явление, как красноломкость. Суть этого феномена заключается в том, что металл при воздействии высокой температуры начинает плохо поддаваться обработке. Структура углеродистых сталей, в составе которых содержится значительное количество серы, представляет собой зерна с легкоплавкими образованиями на границах. Такие образования при повышении температуры начинают плавиться, что приводит к нарушению связи между зернами и, как следствие, к образованию многочисленных трещин в структуре металла. Между тем параметры сернистых углеродистых сплавов можно улучшить, если выполнить их микролегирование при помощи циркония, титана и бора.

3 Стали обыкновенного и повышенного качества – применение и особенности

Обычная углеродистая сталь изготавливается в виде балок, прутьев, листьев и швеллеров. Ее свойства позволяют применять сплавы обыкновенного качества в машиностроительной отрасли и в строительной сфере в качестве надежных опорных изделий. Маркируются обычные стали буквами Ст и цифрой от 0 до 6. Последние указывают на прочность сплава. Чем большая цифра стоит в маркировке, тем более прочной является сталь. Обозначение УС также включает в себя методику раскисления металлургической композиции. С этой точки зрения сплавы могут быть:

• кипящими (маркировка – КП);
• полуспокойными (ПС);
• спокойными (СП).

Изделия из прочной стали

Кроме того, обычные по качеству углеродистые стали делят на подвиды А, Б и В. Сплавы группы А нельзя использовать для производства сварных конструкций. Эти стали не регламентируются по химическому составу. Их основным показателем принято считать механические свойства. Сплавы Б-подвида имеют строго определенный химсостав. При этом их механические свойства могут изменяться. Изделия из сталей группы Б допускается подвергать термической обработке, ковке, штамповке. Самыми дорогими (и, конечно же, качественными) являются сплавы В-подвида. Их химсостав и механические свойства четко соответствуют требованиям Госстандартов. За счет особых характеристик таких сталей их разрешается сваривать без ограничений (по разным технологиям).

Конструкционные УС поставляют в виде разнообразных полуфабрикатов, включая различные варианты поковок и проката. Такие качественные углеродистые стали имеют мало неметаллических примесей и негативно влияющих на свойства стали элементов (серы и фосфора). Поэтому их характеристики (механические и химические) являются строго гарантированными. Обозначаются конструкционные качественные сплавы числами, состоящими из двух цифр – 45, 20, 08, 85 и так далее. Этот код указывает содержание (в сотых частях процента) углерода в готовом прокате. Если перед нами сталь с маркировкой 45, несложно понять, что углерода в ней около 0,45 %. Конструкционные УС идеально подходят для производства широкой номенклатуры машиностроительных изделий

Важно! Начальные свойства таких сплавов (эксплуатационные и прочностные) легко повышаются посредством проведения их термической обработки

Классификация углеродистых сталей

Промышленные углеродистые стали могут подразделяться на пять групп, как показано ниже. Каждому интервалу содержания углерода соответствуют его типичное применение в промышленности, строительстве, машиностроении и в быту.

0,05-0,15 % С:

• цепи
• штамповки
• заклепки
• проволока
• гвозди
• сварные трубы
• горячекатаные полосы
• холоднокатаные полосы

Низкоуглеродистые стали (mild steel)

0,20-0,30 % С:

• детали машин и строительных конструкций
• шестерни
• быстрорежущие стали
• валы
• рычаги
• поковки

Среднеуглеродистые стали (medium carbon steel)

0,50-0,60 % С:

• бандажи локомотивов
• рельсы
• пружины
• тросы

0,70-0,80 % С:

• ленточные пилы
• наковальни
• молотки
• гаечные ключи
• рессоры
• бамперы
• малые поковки
• тросы
• матрицы
• большие матрицы для прессов

Инструментальная сталь (tool steels)

4 Плотность сплавов и их термообработка – что полезно знать?

При колебаниях температуры от +20 до +900° плотность рассматриваемых сталей практически не изменяется. Эта величина находится в пределах 7,7–7,9 г/куб.см. По сути, плотность УС аналогична показателю плотности железа. Это логично, ведь основу любого углеродистого сплава составляет именно оно. Изменить плотность, а также свойства и структуру УС позволяет их термообработка. Под такой операцией понимают нагрев сплава, а затем его охлаждение.

Термообработка стали

Термическая обработка углеродистых сталей бывает следующих видов:

• отжиг;
• отпуск;
• закалка;
• нормализация.

Применение отжига металла позволяет получить сплавы со структурой, мало чем отличающейся от равновесной. Такая операция осуществляется по простой схеме: нагрев металла до определенной температуры и его выдержка в течение заданного времени, а затем охлаждение проката (оно происходит, как правило, вместе с печью на протяжении относительно длительного временного отрезка). Закалка углеродистой стали производится аналогичным образом. Но охлаждается нагретый металл в данном случае с заданной (достаточно быстрой) скоростью. Она подбирается металлургами так, чтобы готовый прокат получил полностью мартенситную структуру. При закалке обязательным является применение специальных масел, соляных растворов либо воды. Эти жидкости обеспечивают быстрое охлаждение УС.

2 Какие примеси имеются в углеродистом прокате?

Кроме углерода, в УС всегда имеются включения других химических элементов. К таковым относят кислород, водород, фосфор, марганец, азот, серу, кремний. От количества этих примесей зависит плотность готового проката и другие его механические свойства. Марганец дает возможность выполнять раскисление УС. Поэтому его специально добавляют в любой сплав. Под раскислением понимают важную и полезную операцию – удаление вредных продуктов закиси железа. За счет введения марганца структура металла становится более качественной. Он обеспечивает растворение сернистых веществ в цементите и феррите.

Трубы из углеводородистой стали

Аналогичную функцию выполняет и кремний. Он отлично раскисляет металлургические композиции. Их структура благодаря этому обретает требуемую упорядоченность. Здесь стоит отметить, что кремний полностью растворяется в феррите. Лишь небольшая его часть иногда остается в виде силикатов в углеродистых сплавах. Низколегированная сталь при этом не теряет своих стандартных характеристик. Негативное воздействие на свойства УС оказывает сера и фосфор. Первая попадает в металл из печных газов и из руды. Сера снижает плотность проката (усредненный ее показатель равняется 7,8 г/куб. см) и делает сплав хрупким. По этой причине ее содержание в УС должно контролироваться и корректироваться. В качественном углеродистом прокате серы не может быть более 0,04 %, в обыкновенном – более 0,03.

Фосфор попадает в сталь из флюсов и железной руды. При большом содержании данного элемента прокат становится хрупким. Это приводит к хладноломкости сплава, что недопустимо. В настоящее время фосфор без проблем удаляется из металлургических углеродистых композиций, применение которых требует минимального содержания этой примеси. Углеродистые и легированные стали в незначительных объемах содержат азот, водород, кислород. Их количество зависит от вида металлургического производства (конвертерный, мартеновский процесс, выплавка в электрических агрегатах). Азота и водорода в прокате может быть от 0,0001 до 0,0007 %, кислорода – от 0,002 до 0,03 %.

Способы улучшения прочностных характеристик

Если свойства марок легированных сталей улучшают посредством ввода в их состав специальных добавок, то решение такой задачи по отношению к углеродистым сплавам осуществляется за счет выполнения термообработки. Одним из передовых методов последней является поверхностная плазменная закалка. В результате использования этой технологии в поверхностном слое металла формируется структура, состоящая из мартенсита, твердость которого составляет 9,5 ГПа (на некоторых участках она доходит до 11,5 ГПа).

Само оборудование для плазменной закалки малогабаритно, мобильно и просто в эксплуатации

Поверхностная плазменная закалка также приводит к тому, что в структуре металла формируется метастабильный остаточный аустенит, количество которого возрастает, если в составе стали увеличивается процентное содержание углерода. Данное структурное образование, которое может преобразоваться в мартенсит при выполнении обкатки изделия из углеродистой стали, значительно улучшает такую характеристику металла, как износостойкость.

Одним из эффективных способов, позволяющих значительно улучшить характеристики углеродистой стали, является химико-термическая обработка. Суть данной технологии заключается в том, что стальной сплав, нагретый до определенной температуры, подвергают химическому воздействию, что и позволяет значительно улучшить его характеристики. После такой обработки, которой могут быть подвергнуты углеродистые стали различных марок, повышаются твердость и износостойкость металла, а также улучшается его коррозионная устойчивость по отношению к влажным и кислым средам.

Обработка деталей химико-термическим способом в вакуумной печи значительно увеличивает поверхностную прочность

Механические свойства

Механические свойства сортового и фасонного проката из стали Ст3сп (Ст3сп5) при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535).

Толщина,мм	Механические характеристики	Изгиб до параллель-ности сторон ( а — толщина образца, d — диаметр оправки)	Ударная вязкость KCU , Дж/см² (кгс·м/см²)	Ударная вязкость KCV , Дж/см² (кгс·м/см²)
Предел текучести σ т, МПа (кгс/мм²)	Временное сопротив-ление σв, МПа (кгс/мм²)	Относи-тельное удли-нение δ5, %	при температуре, °С	после механи-ческого старения	при температуре, °С
+20	−20	+20
не менее	не менее
Механические свойства сортового и фасонного проката
До 5 включ.	255 (26)	380-490 (39-50)	26	d = a	—
Св. 5 до 10 включ.	108 (11)	49 (5)	49 (5)	34 (3,5)
Св. 10 до 20 включ.	245 (25)	370-480 (38-49)	—
Св. 20 до 40 включ.	235 (24)	25	d = 2 a
Св. 40 до 100 включ.	225 (23)	23
Св. 100	205 (21)

1. Примечания:
2. По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
3. По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
4. Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
5. Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Классификация по степени раскисления

На разделение углеродистых сталей на различные типы оказывает влияние в том числе такой параметр, как степень раскисления. В зависимости от данного параметра углеродистые стальные сплавы делятся на спокойные, полуспокойные и кипящие.

Более однородной внутренней структурой отличаются спокойные стали, раскисление которых осуществляют, добавляя в расплавленный металл ферросилиций, ферромарганец и алюминий. За счет того, что сплавы данной категории были полностью раскислены в печи, в их составе не содержится закиси железа. Остаточный алюминий, который препятствует росту зерна, наделяет такие стали мелкозернистой структурой. Сочетание мелкозернистой структуры и практически полное отсутствие растворенных газов позволяет формировать качественный металл, из которого можно изготавливать наиболее ответственные детали и конструкции. Наряду со всеми своими достоинствами углеродистые стальные сплавы спокойной категории имеют и один существенный недостаток – их выплавка обходится достаточно дорого.

Строение стального слитка зависит от степени раскисленности стали

Более дешевыми, но и менее качественными являются кипящие углеродистые сплавы, при выплавке которых используется минимальное количество специальных добавок. Во внутренней структуре такой стали из-за того, что процесс ее раскисления в печи не был доведен до конца, присутствуют растворенные газы, которые негативно отражаются на характеристиках металла. Так, азот, содержащийся в составе таких сталей, плохо влияет на их свариваемость, провоцируя образование трещин в области сварного шва. Развитая ликвация в структуре этих стальных сплавов приводит к тому, что металлический прокат, который из них изготовлен, имеет неоднородность как по своей структуре, так и по механическим характеристикам.

Читать также: Как определить грузоподъемность стропа

Промежуточное положение и по своим свойствам, и по степени раскисления занимают полуспокойные стали. Перед заливкой в изложницы в их состав вводят небольшое количество раскислитилей, благодаря чему металл затвердевает практически без кипения, но процесс выделения газов в нем продолжается. В итоге формируется отливка, в структуре которой содержится меньше газовых пузырей, чем в кипящих сталях. Такие внутренние поры в процессе последующей прокатки металла практически полностью завариваются. Большая часть полуспокойных углеродистых сталей используется в качестве конструкционных материалов.

Rimoyt.com

Углеродистые стали. Классификация и маркировка углеродистых сталей. Инструментальные и конструкционные углеродистые стали

Классификация углеродистых сталей

Углеродистые стали классифицируют: — по структуре — по способу получения — по степени раскисления — по качеству — по назначению

По структуре углеродистые стали подразделяют на: — доэвтектоидные (содержат менее 0,8% С) — эвтектоидные (0,8% С) — заэвтектоидные (С более 0,8%)

По способу получения углеродистые стали разделяют на: — кислородно-конвертерные — мартеновские — электростали

По степени раскисления углеродистые стали бывают: — спокойные — полуспокойные — кипящие

По качеству (качество определяется содержанием вредных примесей в стали) углеродистые стали разделяют на: — стали обыкновенного качества — качественные стали

По назначению углеродистые стали разделяют на: — конструкционные — инструментальные

Маркировка углеродистых сталей

Маркировка углеродистых сталей зависит от их качества и назначения. Стали обыкновенного качества имеют 3 группы поставки: А, Б, В. Стали группы А поставляются с гарантированными механическими свойствами, химический состав не регламентируют. Стали группы Б поставляются с гарантированным механическим составом, механические свойства не гарантируются. Стали группы В поставляются с гарантированными химическим составом и механическими свойствами.

Все эти стали обыкновенного качества (ГОСТ 380-71) маркируются буквами Ст, после которых ставится цифра от 0 до 6. Впереди марки – буква, указывающая группу поставки (для стали группы А – не ставится). В конце марки указывается степень раскисления: пс, кп (для спокойных – не указывают). Ст3кп – углеродистая сталь обыкновенного качества, группы поставки А, с номером 3, кипящая.

ВСт4пс – углеродистая сталь обыкновенного качества, группы поставки В, с номером 4, полуспокойная.

Для сталей группы поставки А номер характеризует механические свойства (выше номер – выше прочность). У сталей группы Б с возрастанием номера возрастает содержание углерода. У сталей группы В механические свойства такие же как у стали группы А, а химический состав как у стали группы Б аналогичного номера. О механических свойствах и химическом составе информацию получают в сопроводительных документах.

Качественные конструкционные углеродистые стали (ГОСТ 1050-74) маркируют цифрами 08, 10, 15, 20, 25… до 85. Цифры означают среднее содержание углерода в сотых долях процента. Если сталь содержит повышенное количество марганца (0,8-1,2%), то после цифр ставится буква Г. В конце марки указывают степень раскисления (кп или пс).

Сталь 40 – качественная конструкционная углеродистая сталь с содержанием углерода 0,4 % , спокойная.

Сталь 65Гпс – качественная конструкционная углеродистая сталь с содержанием углерода 0,65%, более 0,8% марганца, полуспокойная.

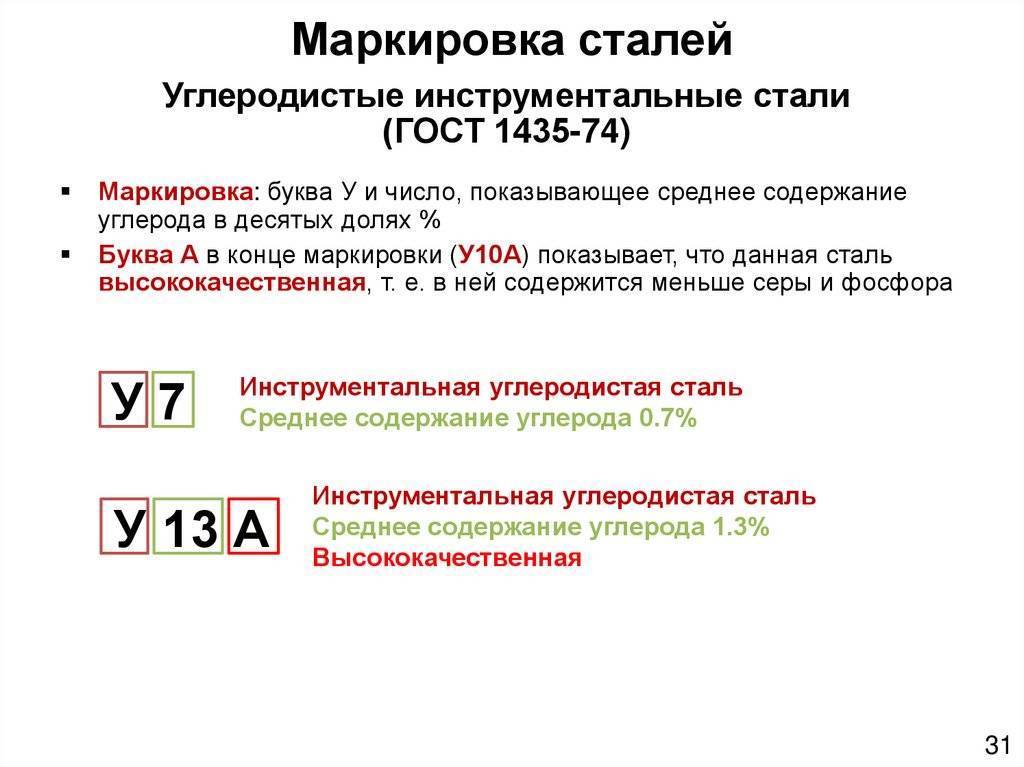

Инструментальные углеродистые стали (гост 1435-74) тоже качественные. Они маркируются большой буквой У и цифрами, которые означают содержание углерода в десятых долях процента. Эти стали всегда качественные. Однако, если сталь имеет повышенное качество, то в конце марки ставится буква А.

Обычно в качестве инструментальной стали используют стали с повышенным содержанием углерода (0,75-1,3%). Они отличаются высокой твердостью и прочностью. Из них изготавливают сверла, метчики, развертки, а также пуансоны и матрицы штампов для холодной штамповки. Недостатком углеродистых инструментальных сталей является их низкая теплостойкость – при нагреве выше 200 ?С их твердость снижается, поэтому в этих случаях целесообразно применять легированные инструментальные стали.

У8 – инструментальная углеродистая со средним содержанием углерода 0,8% (имеет точно такой же химический состав, что и Сталь 80, но отличается структурой и свойствами).У12А – углеродистая инструментальная сталь, 1,2% углерода, повышенного качества.

Технические характеристики: тонкости использования справочных пособий

Свойства стали 09г2с во многом определяются химическим составом сплава, его специфическими параметрами, которые сегодня довольно точно просчитываются металлургами.

Марка стали 09г2с имеет следующие критические точки:

• Ac1 = 732, когда аустенит превращается в перлит процессах охлаждения;
• Ac3(Acm) = 870 (с – от французского chauffage/нагрев) точка конца растворения цементита;
• Ar3(Arcm) = 854 (refroidissement – охлаждение) начало выделения Fe3C;
• Ar1 = 680 доэвтектоидная сталь, соответствует выделению феррита

Условные обозначения классические, цифры 1 и 3 обозначают номера точек на графике. Символами cm обычно отмечают заэвтектоидные стали.

Если говорить о других особенностях ст 09г2с, характеристики отмечаются такие: легкая свариваемость материала. Для этого используют РДС, АДС под флюсом и газовой защитой. Не поддаются свариванию только изделия, прошедшие химико-термическую обработку.

Механические свойства стали 09г2с – это табличные величины, которые разработаны рядом ГОСТов и описывают материал при комнатной температуре, а также для других его состояний.

Среди важных механических свойств стали 09г2с выделяют такие:

• Предел текучести для остаточной деформации, измеряется в Мпа;
• Относительные величины удлинения при разрыве и сужении;
• Ударная вязкость (использование под нагрузкой – одно из основных применений);
• Твердость по Бринеллю (HB).

Класс прочности стали 09г2с: таблица для перечня марок включает и указанную, как уже отмечалось соответствует С345. Сюда же относится ряд других марок. Таким образом, отличные по химическому составу и даже способу получения стали, могут иметь одинаковый класс прочности. Эти данные можно найти для 09г2с по ГОСТ 19281-2014, характеристики сплавов представлены в удобных таблицах, по которым легко ориентироваться. ГОСТ 19281-2014 вы можете посмотреть (скачать) – здесь.

Но возможна и ситуация наоборот. Например, для 09г2с ГОСТ 19281-89 и марки 16ГС есть данные о классах прочности 265 и 296.

В этом же ГОСТе описывают типы металлопроката:

• Сортовой, круглый, фасонный при различных сечениях (в том числе круг 09г2с).
• Широкополосные профиля с определенной толщиной изделий.

Круги большого диаметра стали 09г2с

Подобная информация представлена и для других марок.

Плотность стали 09г2с колеблется, где-то возле отметки 7800кг/м3. Но легирующие элементы могут, как увеличивать удельный вес, так и уменьшать его. К первому склонен вольфрам. Второго достигают добавлением: кобальта, никеля, меди.

Твердость стали 09г2с может определяться по Бринеллю, Роквеллу, Виккерсу и т.д. выбор системы определяется типом изделий, для которых требуется определение параметра. Также он важен при выборе способа сварки, твердость стали на шве должна сохранять достаточно высокие показатели.

Большую часть перечисленных параметров можно найти в ТУ 14 3 1128 2000 для стали 09г2с, как и для остальных марок. Технические условия описывают требования к материалам, из которых изготавливаются трубы для обслуживания газовых месторождений, других направлениях отрасли.

Допускаемое напряжение для стали 09г2с рассчитывается в зависимости от таких значений:

• класса прочности и марки;
• температуры, при которых она будет эксплуатироваться;
• толщин, изредка конфигураций (круг, лист, прочее).

Существующие 09г2с аналоги зарубежные (европейские, азиатские, другие), наиболее совпадают по механическим, техническим свойствам с указанной маркой. Однако химический состав может сильно отличаться. Наиболее близкую конфигурацию имеет болгарская версия этой марки.
