Стрелочные переводы: схема, типы, элементы. Неисправности стрелочного перевода

Литые стрелки трамвайных путей

Литые стрелки изготовляются из марганцовистой стали следующего химического состава:

марганца от 10,0 до 15,5%;

углерода от 0,8 до 1,5%;

фосфора не больше 0,05%;

серы не больше 0,05%;

кремния от 0,30 до 0,75%.

Такая сталь обладает временным сопротивлением не менее 100 кг/мм2, относительным удлинением – около 40%.

Каждая стрелка трамвайного пути состоит из двух самостоятельных отливок, причем стрелки бывают с подвижными и глухими перьями. Каждая отливка стрелки с подвижным пером состоит из отливки коробчатого сечения и пера.

Общий вид литой стрелки показан на рис. 1.

Рис. 1. Трамвайная стрелка литой конструкции.

Перья литых стрелок трамвайного пути изготовляются трапециевидного сечения, но применялись перья и Т-образного сечения. Т-образное сечение пера имеет тот недостаток, что в скошенных углублениях рельса и контррельса скопляется грязь, которую трудно вычистить. Поэтому в настоящее время в основном применяется стрелка с трапециевидным сечением пера. Для предохранения пера стрелки от прогиба, вызываемого горизонтальным давлением подвижного состава трамвая, устанавливаются сухари (упоры), поддерживающие перо стрелки.

В начале стрелки и в раструбе сечение стрелочного тела соответствует нормальному трамвайному рельсу.

Пята пера крепится боковой корневой закладкой (рис. 2, а) или корневой закладкой, прижимающей перо сверху (рис. 2, б).

Рис. 2. Конструкция корневого крепления пера трамвайной стрелки.

Стрелочный замыкатель трамвайного пути, состоящий из рычага постоянной длины или вилки, рычага переменной длины с пружиной тяги или поводка, показан на рис. 3.

Рис. 3. Стрелочный замыкатель трамвайных путей.

В зависимости от установки замыкателя перо может быть постоянно прижато к трамвайному рельсу (контррельсу) или свободно переводиться на прямое направление и ответвление.

Этот замыкатель при постановке упора в среднее гнездо на стенке коробки после перевода стрелки прижимает перо в правом или в левом направлении, не позволяя ему становиться в разрез. При установке упора в одно из крайних гнезд замыкатель отжимает перо к рамному рельсу или контррельсу.

Оба подвижных пера соединяются переводной тягой.

Тяга состоит из двух раздельных половин, концы которых соединены регулирующей муфтой (рис. 4).

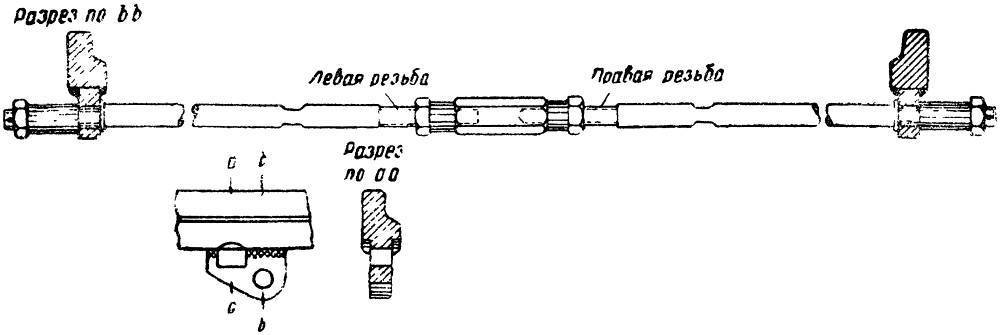

Рис. 4. Стрелочная тяга, устанавливаемая на трамвайном пути, и крепление ее к перу.

Нарезка муфты и тяги (правая и левая) устроены таким образом, что при вращении муфты перья будут соответственно сближаться или расходиться до тех пор, пока не получится плотное прилегание каждого пера к рамному рельсу или контррельсу.

Классификация стрелочных пересечений и переводов

1. Стрелочные переводы, а также пересечения подразделяются на: железнодорожные, трамвайные, а также служащее для совмещенного движения, т. е. для пропуска трамвайных и железнодорожных товарных вагонов.

2. В зависимости от типа рельсов стрелочные переводы и пересечения разделяются на переводы и пересечения из рельсов трамвайного типа и железнодорожного.

3. В зависимости от изготовления стрелочные переводы и крестовины могут быть литыми и сборными.

Стрелочные переводы применяются криволинейного очертания, а на разъездах, тупиках и других местах – стрелочные переводы с прямой крестовиной марок 1:4 и 1:6.

В спецчастях возможны радиусы кривых 20, 30 и 50 м. Промежуточные величины радиусов применяются лишь для сопрягающих кривых при устройстве перевода из стрелки и крестовины разных радиусов.

Глухие пересечения бывают большей частью прямолинейными под углом от 90 до 45°.

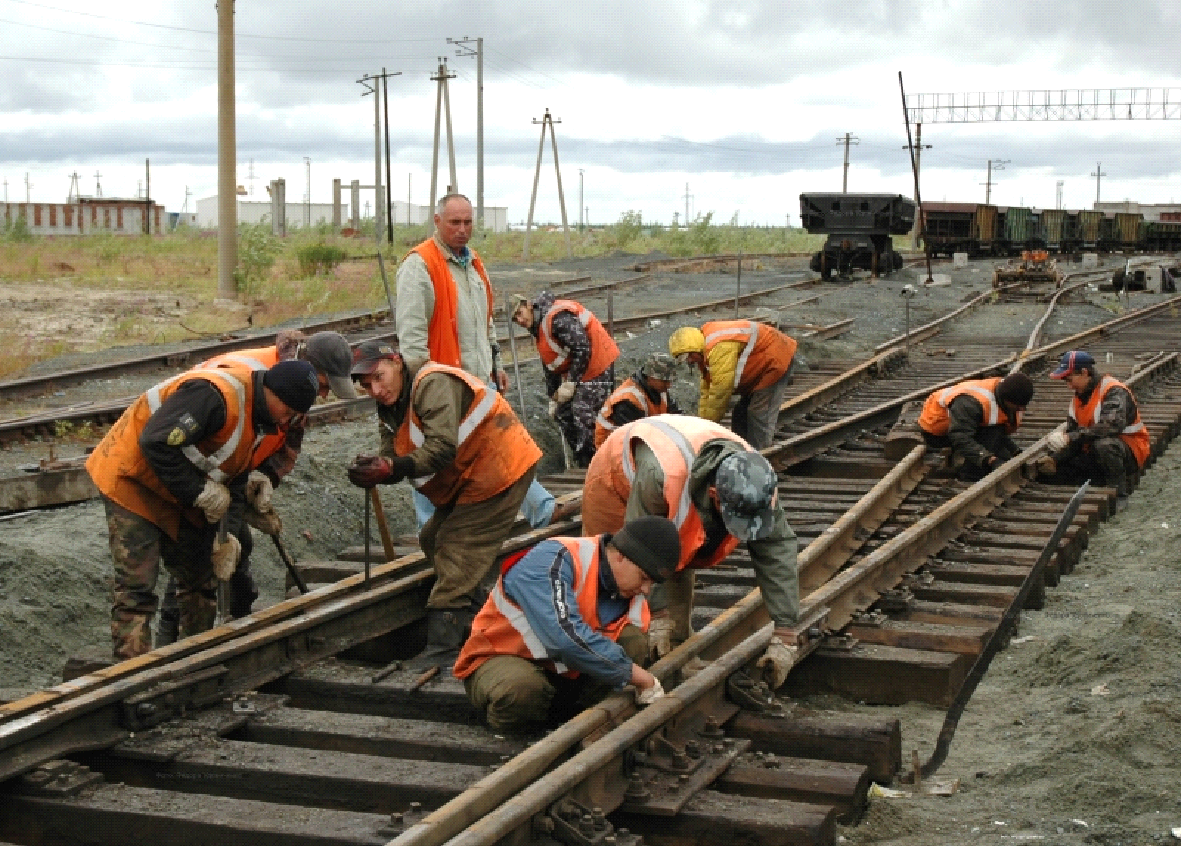

Как обустраивают стрелочный перевод

Делается это следующим образом:

  • прорисовываете разметку – указываете расположение фундаментных угольников и просверливаете отверстия для болтов;
  • осуществляете монтаж изолирующих серег и всех трех тяг;
  • проводите проверку работоспособности (электропривода и подключенных к нему узлов) – путем переключения курбеля;
  • завершаете подготовку к эксплуатации – загибаете стопоры, шплинтуете крепеж, делаете фартук и закрутки;
  • красите двигатель черным, наносите маркировку на его крышку, ставите сбрасыватель на размыкание (по умолчанию).

Чтобы переставить транспорт с основной колеи на запасную или наоборот, нужно перевести железнодорожную стрелку, устройство и фото которой мы рассмотрели в разделе, посвященном ее составляющей. Она может находиться в двух позициях: в одной подвижные участки будут образовывать зазор под колесный гребень справа, в другой – слева. Так выбирается полотно, по какому направится локомотив. Чтобы движение было максимально безопасным, остряки замыкаются специальным механизмом – закладкой.

Функциональные особенности

Ключевую функцию выполняет также управление таким переключателем (от него даже зависит характер проезда). Есть два варианта:

  • автоматический (централизованный) – чтобы изменить положение, дежурный жмет кнопку на пульте;
  • мануальный – перевод ручной стрелки осуществляется работником лично.

Переводные отрезки перемещаются разными способами, но по идентичному принципу. Один плотно прилегает к рамному рельсу, тогда как второй – с определенным зазором от него отходит. Качество контакта и выдерживаемую дистанцию механически контролирует закладка, и она же выполняет роль фиксатора, защиты от случайного срабатывания.
Тяги тоже важны, так как помогают удержать прокатные изделия в заданной позиции и переменить ее тогда, когда это необходимо. Переключаться они могут как через одну – такие называются короткими, специального назначения, – так и через две-три – пологие.
Все подвижные участки с двумя концами: толстым корнем (зафиксирован) и тонким острием (в движении). Но в каком бы положении они ни находились, в процессе перемещения транспорта конструкция испытывает комбинированные нагрузки.

Стрелочный перевод и его неисправности: дополнения

Также эксплуатация переходного отрезка запрещается тогда, когда имеют место быть следующие конструктивные и практические недостатки:

  • В точках стыков и креплений отсутствуют накладки (или, как вариант, неплотно прилегают). Проблема здесь заключается в чрезмерном действии сил трения, которые способствуют концентрации напряжений, приводят к преждевременному изнашиванию и выходу болтов и других крепежных элементов из строя.
  • ЖД-линия уже 1512 мм или больше 1548 мм – это частный случай для расширенной колеи (включающий все допуски и отклонения, принятые с учетом нагрузок, высоких скоростей, изгибов осей). В такой ситуации развиваются примерно те же дефекты стрелочных переводов, что и в неисправностях под номерами 5 и 6, а именно съезд колесных пар внутрь или наружу рельс. В обоих вариантах это оборачивается аварией, поэтому подобных недочетов нужно избегать еще на стадии проектирования, закладывая путь стандартных габаритов.
  • На нецентрализованных участках перехода нет закладок (или есть, но с недостаточно плотным прилеганием остряков к рамным прокатным изделиям), не выдержана тяга, либо наличествует зазор более чем в 4 мм, есть незапланированные отклонения, пересечения, кривизна. Чтобы избежать проблем, надежнее и правильнее остановить движение, проинспектировать все подобные места, исправить имеющиеся недостатки и привести конструкцию к актуальным стандартам.
  • Присутствует вертикальный износ других деталей (не считая уже перечисленных, то есть крестовин, остриев и так далее), способный спровоцировать аварию. Решается просто – заменой вышедшей из строя комплектующей на новую.


Частный случай, согласно действующим ПТЭ – неисправности ручного стрелочного перевода. Потому что они могут быть вызваны не только вышеперечисленными причинами, но и поломкой переключающего устройства. Оно максимально простое – рычаг с противовесом-балансиром, – но какая-то из его частей тоже может отказать. Это вполне способно привести к заклиниванию механизма, например, в верхней позиции, или к недостаточному срабатыванию, что еще хуже. В результате поезд, вагон или другой подвижный состав просто не переедет с основной линии на вспомогательную, либо сойдет с пути на скорости.

Классификация стрелочных переводов

Железнодорожные стрелочные переводы бывают двух видов:

  • одиночные – разветвление одной колеи на две;
  • двойные – две стрелки, разветвляющие одну колею на три;
  • перекрестные – устанавливают на перекрестке двух ж/д путей;
  • сбрасывающие – предназначены для остановки случайно ушедшего неконтролируемого состава.

Каждый из видов имеет свои подвиды в зависимости от назначения железнодорожных путей и интенсивности движение составов.

Одиночные

  • Обычные – одна из двух колей остается прямолинейной после прохождения через стрелочный перевод.
  • Симметричные – обе колеи расходятся друг от друга под одним углом и радиусом скругления пути.
  • Несимметричные – две колеи после прохождения стрелки отклоняются от оси первоначального пути под разными углами.

Двойные

  • Симметричные – одна центральная колея прямолинейна, а два боковых ответвления расходятся от нее под одинаковыми углами и радиусами скругления пути.
  • Несимметричные – все три колеи направлены в разные стороны и под разными углами относительно первоначального пути.

Перекрестные

  • Одиночная перекрестная стрелка регулирует прямолинейный переезд железнодорожного состава через нее по одному из двух пересекающихся путей без поворотов.
  • Двойной перекрестный стрелочный перевод предназначен для прохождения через него в любом из четырех направлений как прямо с пересечением перпендикулярного пути, так и с поворотом на пересекаемую колею.

Наибольшее распространение на магистральных железных дорогах и на внутрипроизводственных железнодорожных путях получили обычные одиночные стрелочные переводы. Другие виды стрелок большого распространения не получили ввиду сложности в их конструкции, управлении и техническом обслуживании.

Марки

В России все стрелочные ж/д переводы маркируют по марке крестовины в зависимости от допустимого скоростного режима на стрелке и назначения железнодорожного пути. Марка крестовины, как и самого стрелочного перевода, обозначается дробью, которая описывает соотношение ширины и длины сердечника. Иначе такую маркировку крестовины называют тангенсом ее угла.

Для чего предназначены стрелочные переводы

Подобные устройства повсеместно используют для путевых соединений. Предназначены для переведения поездов и другого рельсового транспорта с одной жд ветки на другую.

Это элементы особой длины, уложенные на деревянные или железобетонные шпалы, которые нужны для решения следующих задач:

  • объединение двух или трех колей, идущих рядом;
  • разветвление одной линии на несколько соседних;
  • состыковка параллельно расположенных или пересекающихся путей.

Их практическую роль сложно переоценить, так как они минимизируют затраты на строительство железных дорог, а также сокращают общую их протяженность, плюс, с ними нет необходимости в прокладке окружных маршрутов

Залог максимально быстрого перемещения ЖД-транспорта из точки А в точку Б – вот что собой представляет стрелочный перевод: определение такого рода, возможно, не самое научное, зато очень точно отражает важность данных конструкций

Стрелочные переводы для узкой колеи

Обозначение типоразмераТип рельсаМарка крестовины МРадиус переводной кривой, мРазмеры, ммМасса (без переводного механизма), кгМасса (с переводным механизмом), кг
LlC
Переводы односторонние
ПО624-1/4-12П;ЛР241/41265603262806842,0
ПО924-1/4-12П;ЛР241/41279503416943980,0
ПО924-1/5-20П;ЛР241/5209560399511201157,0
ПО924-1/3-9П;ЛР241/3971803659855892,0
ПО624-1/2-4П;ЛР241/2430601197459495,5
ПО924-1/2-6П;ЛР241/2640701526562599,5
ПО618-1/4-12П;ЛР181/41263103109604640,0
ПО618-1/3-8П;ЛР181/3836751165412448,0
ПО618-1/2-4П;ЛР181/2429601144342378,0
Перевод односторонний
ПО724-1/4-4П;ЛР241/41272503418885922,0
Переводы симметричные
ПС624-1/3-12Р241/31243501584591626,5
ПС924-1/3-12Р241/31253801987706743,0
ПС924-1/3-20Р241/32057102304737774,0
ПС618-1/3-12Р181/31242201793440476,0
Съезды односторонние
С618-1/4-1213П;ЛР181/412113373109130011181190,0
С624-1/4-1213П;ЛР241/412116433262130014861560,0
С924-1/4-1216П;ЛР241/412131323416160017171791,4

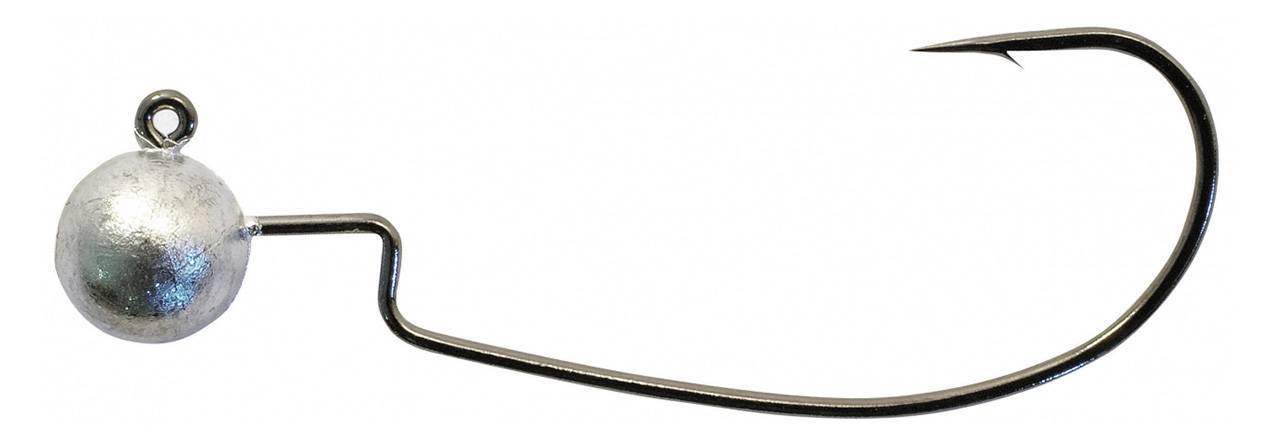

Монтаж офсетного крючка

Офсетный крючок следует монтировать таким образом, чтобы его жало плотно прилегало к приманке, иначе выступающая часть сразу же зацепится за препятствия в воде. В то же время не стоит засаживать жало слишком глубоко внутрь приманки, так как ему трудно будет высвободиться из нее и засечь добычу.

Насадка силиконовых приманок

Многие рыболовы жалуются, что силиконовые приманки плохо держатся на офсетных крючках, а кроме того, быстро портятся. Это происходит по причине использования тяжелого грузила и небольшого размера ступеньки, которая упирается в переднюю часть наживки. При такой конструкции приманке сложно удержаться на крючке, и она может разбиться во время ловли.

Во избежание таких казусов во время рыбалки силиконовую приманку следует отводить на небольшое расстояние от грузила, так она сможет опираться и на ступеньку, и на леску, обеспечивая прочное крепление.

Ниже более подробно описаны способы насаживания наиболее часто применяемых видов силиконок.

Монтаж виброхвоста на офсетный крючок

Виброхвост представляет собой особый вид приманки, изготовленный из силикона и имеющий хвост-лопату в задней части. Именно этот хвост начинает активно колебаться при сопротивлении воды во время движения

Перед тем, как присоединить его к офсетнику, важно сопоставить их размеры. Главным условием при этом является нанизывание приманки так, чтобы колебания хвостика происходили без стеснений:

  1. Сначала нужно проколоть торцевую часть приманки и вывести острие крючка к ее нижней части таким образом, чтобы из виброхвоста выглядывал еле заметный кончик аксессуара.
  2. Далее нужно замерить место прокола и определить угол, под которым будет проходить жало крючка.
  3. После этого осуществляется прокол живота приманки с выводом через намеченное место.
  4. В итоге нужно лишь проверить, насколько плотно зафиксирована рыбка, и стянуть ее до упора.

Такую приманку можно использовать как в виде готовой оснастки, так и в качестве дополнительного монтажа для чебурашки.

Как насадить твистер на офсетный крючок

Методика насаживания твистера немного отличается от предыдущей и легче в исполнении, так как его форма более отчетливая по сравнению с виброхвостом. В первую очередь нужно ввести жало крючка в головную часть приманки и вывести ее в боковой части под углом 90 градусов.

Затем уже внутри силиконки крючок нужно развернуть и сделать замер для определения места прокола. После прокалывания тела твистера нужно плотно прижать к нему острие и подтянуть насадку. Хвости при этом должен смотреть вниз (в сторону дна).

Такой монтаж можно использовать для прямой установки на подводке или в сочетании с грузом.

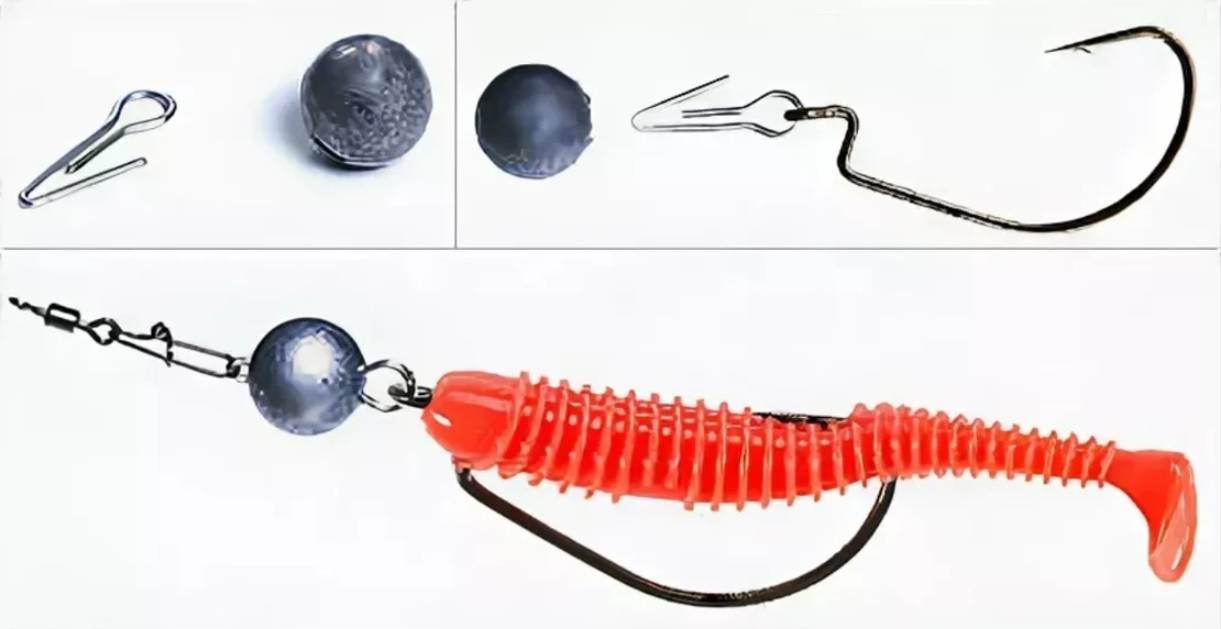

Монтаж офсетного крючка на чебурашку

Чебурашкой принято называть разборную джиговую снасть, которая состоит из офсетника и грузила. При этом грузило имеет несколько ушек, откуда и пошло название «чебурашка». Для такого монтажа нужно взять офсетный крючок и натянуть на него силиконовую приманку. Далее через скрепку или с помощью заводных колец к нему цепляется «чебурашка», либо использовать разборный груз (см фото ниже).

Еще один способ монтажа это использование офсетника со впаянной груз-головкой.

Монтаж офсетного крючка с пружиной

Для того чтобы сделать монтаж офсетника с пружиной, можно использовать удобную и эффективную систему закрепления приманки.

В таком монтаже пружина выполняет роль фиксатора и ввинчивается в силиконку. Такой вид крючка применяется для ловли активной рыбы, так как за счет пружинки приманка крепко держится на крючке и может выдержать большее число поклевок.

Видео: Монтаж офсетного крючка на виброхвост

О том, как насадить съедобную силиконовую приманку на офсетный крючок, оснащенный пружинкой и грузиком в данном видео.
