Оборудование по баротехнологиям
Установка Санни
Установка Санни.
Пенобетон можно изготавливать, не используя пеногенератор. Это возможно с использованием аппарата под названием Санни. Такой метод называют баротехнология. Бароустановка может производить до 50 кубов продукции в сутки. Достоинством такого оборудования является его невысокая стоимость и простота в эксплуатации. К отрицательным свойствам относятся большие расходы на особый пенообразователь, небольшие размеры выпускаемого материала и не слишком хорошее качество получаемых конструкций.
Для работы на такой бароустановке необходимы два рабочих. Объем может варьироваться от 140 литров и до 250, зависит от модели аппарата. Пенообразователь применяют лишь синтетического происхождения. Аппарат состоит из баросмесителя, датчиков измерения и шланга, через который осуществляется подача готового продукта. За счет правильных пропорций компонентов в итоге получается материал с высоким показателем плотности. Такой выбор оборудования выгоден при начальных этапах развития производства строительных материалов. Такое оборудование поможет заинтересовать потребителя недорогим и качественным пенобетоном.
Пеногенераторы
Устройство, которое нужно для изготовления пены, благодаря которой создаются специальные пузырьки воздуха в блоках. Эти пузырьки и дают пенобетону теплоизоляционные качества. Пена изготавливается из смеси пенообразователя, однако, бывают типы пеногенераторов, в которых используется не смесь пенообразователя, а расположены отдельные сосуды на специальный концентрированный пенообразователь и воду, либо подсоединяется вода из водопровода. Оба вида требуют наличия компрессора.
Пеногенератор включает в себя такие элементы, как – водяной насос, поризатор. Водяной насос выполняет перекачивание смеси пенообразователя, поризатор, в котором и происходит формирование пены и пенообразовательной смеси и воздуха. Воздух в поризатор подаются при помощи работы компрессора. Также у пеногенератора имеются специальные регулировочные краны, они управляют подачей смеси и воды, и компонент, который отвечает за дозирование пены.
Самый простой вид пенообразователя можно сконструировать своими руками, но предварительно нужно подготовить чертеж установки. Самым лучшим насосом для перегона готовой бетонной смеси является героторный.
Основные понятия, которые надо знать
Если вы решили открыть свой собственный бизнес, то очень важно разобраться в следующих терминах:
- Под пенобетонным раствором понимается такое вещество, которое получается благодаря смешиванию ингредиентов: цемента, пены и песка.
- Под пенобетоном стоит подразумевать материал, который обладает пористой структурой. Его получают с помощью такой процедуры, как твердение раствора.
- Под пеноблоками понимаются материалы, при изготовлении которых был использован пенобетон.
- Установка для производства пенобетона – аппаратура, которая необходима для определенного использования.
- Производственная линия – комплекс устройств, которые взаимосвязаны друг с другом и работают по определенному технологическому процессу.
Выполнение работ
От типа выбранного вами оборудования и соблюдения технологического процесса будут зависеть качество материала, себестоимость, производственные объемы и т. п.
Производственный процесс выглядит следующим образом:
Изготовление смеси
Сегодня пользуются популярностью следующие технологии:
- Баротехнология. Наиболее дешевый вариант, не требующий покупки дорогостоящего оснащения, используется на небольших предприятиях. В смеситель закладывают нужные компоненты, подают воздух и все перемешивают. Приготовленный раствор подается в формы, в которых смесь увеличивает свои объемы, достигая нужных размеров. Расходы на единицу материалы небольшие, что сказывается на его окончательной стоимости. Процесс простой, больших вложений не требует. Но при этом имеются и отрицательные моменты. Пеноблоки получаются низкого качества, крупнопористые, что оказывает влияние на несущие способности объекта. Применяемые пенообразователи синтетического происхождения и добавки-пластификаторы оказывают негативное влияние на экологическую сторону блоков.
- Использование парогенератора. В этом случае появляется возможность смешивать все компоненты в правильных соотношениях, улучшая качество и прочность готовых блоков. Смысл технологического процесса в следующем – дозаторы сначала смешивают песок и цемент, потом вводят воду и химические составы. После этого масса перемешивается, вводится пена в готовом виде. Чтобы достичь нужной плотности, пена подается в оптимальном количестве. После этого бетонная масса поступает в формы. Все процессы отрегулированы, что позволяет вывести производственный процесс на иной уровень. Материал получается экологически чистым, отменного качества. Но имеются и свои отрицательные моменты. Оснащение для производственного процесса стоит дорого, и блоки, естественно, отличаются в цене.
Формовка
Чтобы знать, как сделать пенобетон в домашних условиях, следует понимать разницу между литьевым и резательным способами формовки.
Первый метод основан на заливке бетонной массы в формы. Стоимость формовочных кассет не слишком высокая, процесс не вызывает сложностей. Но геометрические размеры готовых изделий могут отличаться. Если есть необходимость производить блоки разных размеров, придется покупать различные кассеты, что увеличит расходы на производство. В процессе извлечения блоков могут произойти частичные повреждения кромок, да и прочность изделий оставляет желать лучшего.
Резательный процесс состоит из двух основных этапов. Сначала бетонный раствор выливается в большие формы, после застывания выполняется распалубка. Теперь можно выполнять разрезку большого куска на необходимые размеры, для чего применяются специальные установки с различными режущими струнами, лентами и пилами. Готовые блоки получаются одинаковыми по размерам, не имеют скольных участков. Минус один – резка представляет собой сложный процесс, требующий большого опыта и внимания.
Сушка
Исходя из вариантов формовки, различаются и технологические процессы сушки готового материала.
В случае с литьевым вариантом сушка проходит двумя методами:
- изделия выдерживаются в формах не менее десяти часов, чтобы могли набраться прочности. После этого выполняется распалубка;
- блоки подвергаются термической обработке в пропарочных камерах, что придает им прочность уже через несколько часов.
Все отрицательные стороны удалось убрать
Оборудование для производства пенобетона своими руками с использованием пеногенератора не имеет таких недостатков. Этот аппарат предусматривает, что приготовление пены осуществляется в отдельном устройстве. Перед тем как заполнить необходимым материалом бетоносмеситель, его надо тщательно проверить.
Он должен полностью соответствовать всем требованиям. Только в такой ситуации на выходе может быть получен качественный материал. Такой показатель, как плотность, будет зависеть от количества цемента с песком. В данной ситуации удается исключить возможность появления брака.
В оборудовании подобного типа в большинстве случаев также используются горизонтально расположенные валы и шнековое перемешивание. В связи с высокой эффективностью процесса «взбивания» удается получать однородный бетон на выходе. В технологической линии всегда должен быть компрессор, так как вытеснение материала необходимо производить посредством использования сжатого воздуха.
Кроме того что в производственной линии должна находиться бароустановка для производства пенобетона, стоит задуматься о приобретении устройств, с помощью которых можно получать пеноблоки.
Перечень необходимого оборудования
Изготовление пенобетона подразумевает создание смеси на основе цементного раствора и специализированной пены. Масса насыщается пузырьками воздуха и при застывании становится пористой.
Существует две технологии производства пенобетонных блоков:
- Одностадийная — сухая минерализация в бароустановке. Она подразумевает одновременное смешивание всех компонентов рабочей массы под давлением.
- Двухстадийная — классическая схема с использованием раздельных узлов: пеногенератора и смесителя.
В зависимости от выбора одной из них вам понадобится и соответствующий комплект оборудования для изготовления пеноблоков.
Минимальные требования
Самым простым для частного строительства является использование первого варианта, при котором не нужен отдельный пеногенератор. Основной комплект такого оборудования для производства пеноблоков составляют:
- пенобетоносмеситель;
- компрессор для создания избыточного давления;
- встроенный манометр для контроля за ним;
- формы.
Принцип работы заключается в одновременной загрузке воды, цемента, песка и пенообразователя в герметично закрывающуюся камеру, в которую подается воздух и производится перемешивание компонентов.
Для получения качественных пенобетонных блоков важна высокая скорость вращения вала (380-420 об/мин). Это позволяет сформировать в бетонной массе одинаковые, равномерно распределенные воздушные пузырьки, обеспечивающие необходимую плотность получаемого материала.
Такой способ производства минимизирует затраты на оборудование для производства пеноблоков, не требует при работе специальной подготовки, а саму установку по силам сделать своими руками в домашних условиях.
Но есть и недостатки:
- невысокая производительность (не более 20 м³/сутки);
- возможны крупные поры в блоках, что отрицательно влияет на несущую прочность изделий;
- повышенные риски частого выхода из строя мотор-редуктора, подшипников, смесительной камеры;
- как правило, недолговечность устройства.
Профессиональный уровень
Для производства больших объемов или организации собственного бизнеса используется профессиональное оборудование для производства пеноблоков, которое включает в себя:
- смеситель;
- пеногенератор;
- воздушный компрессор;
- насосы для подачи воды и раствора;
- поризатор;
- датчики контроля давления и дозаторы подачи компонентов;
- формы.
Песок здесь для повышения качества продукции просеивается через вибрационную сетку.
Профессиональное оборудование для производства пеноблоков можно разделить на 3 группы:
Вид | Особенности | Производительность, м³/сутки | Преимущества | Недостатки | Ориентировочные цены, руб. |
Мобильные устройства | Малые размеры, возможность передвижения | 25-60 |
|
| 50-115 тыс. |
Стационарные установки | Небольшая занимаемая площадь | 40-100 |
|
| от 150 тыс. |

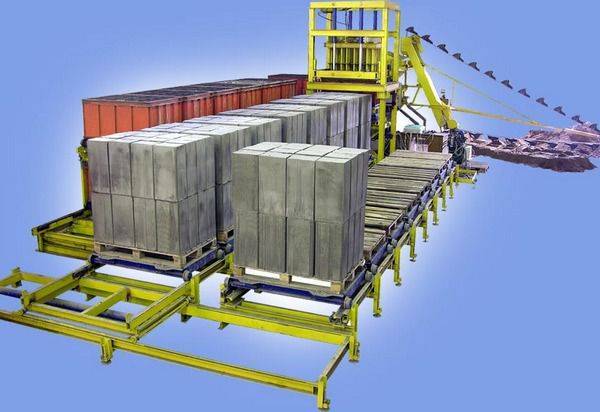

Автоматические линии | Наличие конвейерной линии, зонирование производства на несколько участков | 60-160 |
|
| от 0,5 млн (полуавтоматические) 1-4 млн (автоматизированные) |
Наличие пеногенератора обеспечивает качество блоков, повышает их плотность и прочность. Образование мелкопористой структуры создаёт хорошую тепло- и шумоизоляцию.
Оборудование
Современные установки для производства пеноблоков.
Предприятия изготовляют оборудование для производства пеноблоков под заказ. Комплектация установок по требованию дополняется формами, резательным агрегатом и прочими аппаратами.
Пенобетоносмеситель турбулентный
Универсальная установка транспортируется на прицепе авто.
Рациональная комплектность оборудования:
- компрессор;
- смеситель;
- колеса;
- воздушный шланг;
- шланг для пенобетона;
- паспорт, чертежи.
Производительность максимальная — 2 куб.м/час. Стоимость такого вида оснащения окупается за 1 месяц.
Изготовление пеноблоков
Установка типа УПБ
Энергоэкономичный агрегат производит качественный пенобетон без автоклава, без пропарки.
Установка компактна, проста для монтажа и ее эксплуатации. Для получения
Оптимальная производительность такой установки для пеноблоков требует участия 5 человек.
Ее комплектность:
- парогенератор;
- смеситель;
- компрессор;
- насос;
- пульты управления;
- рукав напорный;
- технологические указания, чертежи.
Стоимость агрегата (от 500 000 руб.) окупится за 4 месяца при целесообразной производительности – 5 м3/час.
Дополнительное оборудование
Поризатор успешно совмещает в себе пеногенератор и смеситель.
- Новейший поризатор весом 70 кг и габаритами 40х20х20 см. Скорость — 140 вращений в секунду. Инновационный поробетон не дает ни малейшей усадки и очень прочный.
- Резательный комплекс пилит натянутыми струнами с точностью до 1 мм.
Комплект формооснастки гарантирует герметичность и точность размеров пеноблоков.
Формоостнастка кассетная: форма металлическая с 7-ю верхними и нижними ячейками для пеноблока 186х197х385 мм (64 блока на 1 заливку), либо для блока 199х299х600 мм (40 блоков за 1 заливку).
Сборка форм для следующего цикла.
Оборудование для производства пеноблоков в домашних условиях
Для изготовления пенобетона требуется такое оборудование:
- Бетоносмеситель. Разрешается использовать в этих целях установку для производства ячеистого бетона;
- Компрессор. Необходим для нагнетания воздуха в парогенератор и смеситель;
- Пеногенератор. Позволяет подготавливать пену;
- Форма. Её часто делают самостоятельно из древесины или железа.
Если планируете делать пеноблоки круглогодично, то нужно будет дополнительно купить к перечисленному выше оборудованию пропариватель. Собирать установку можно тоже своими силами, но большой экономии средств это не даст. Причем некоторые элементы могут плохо состыковаться, что повлияет на качестве пеноблоков.
Лучше покупать оборудование в комплекте, который стоит в пределах 100 000- 250 000 рублей. Такая установка позволит выпускать за рабочую смену 10-25 м3 пенобетона.
В процессе выбора оборудования требуется уделять особое внимание мощности и характеристикам электропривода. Кроме того, нужно учитывать на какое расстояние можно будет подавать готовый раствор
Если вы строите собственный дом и оборудование вам нужно разово, то его лучше арендовать.
В процессе использования оборудования, его необходимо периодически промывать.
Какие устройства необходимо приобрести для получения блоков?
Имеется две разновидности устройств, с помощью которых можно добиться желаемого. Речь идет о кассетных формах, в которых используется литьевая технология, а также об оборудовании, использующем резательную технологию.
Кассетная форма на первый взгляд может показаться слишком простой. Однако все это достаточно обманчиво. Что может быть проще – залил, разобрал, отправил заказчику.
Однако следует помнить о некоторых нюансах при работе с установкой. Ограниченность, которая характерна для срока использования форм, не соответствует стандартам.
Это связано с постоянными воздействиями механического типа на оборудование. Отклонения в форме блоков могут достигать более 5 мм. Поэтому блоки, которые были произведены посредством использования кассетных установок, необходимо укладывать на раствор.
Для того чтобы обеспечить непрерывность работы, надо использовать два комплекта форм. Потребуется нанимать 12 сотрудников. Это связано с большим количеством ручного труда.
Самостоятельный способ изготовления
Создавая пенобетон своими руками в домашних условиях, следует рассчитать объем емкости, куда будет помещаться готовая смесь. Руководствуясь полученным результатом, следует определить количество всех компонентов — на каждые 0,5 м³ задействуется 100 л воды и 200 кг цементной смеси с просеянным песком.
Первым делом в бетономешалку помещают песок и цемент. Затем с применением специального устройства и пенообразователя создается пена с расчетом по 500 л пены на 1 м³. Цементная смесь разбавляется водой и смешивается с пеной.
Многие системы для образования пены оборудованы насосным элементом, который позволяет быстро и эффективно закачивать консистенцию в барабан.
После помещения компонентов в емкость их нужно тщательно перемешать. Для изменения плотности в состав вносится разное количество пены. Раствор выливается в форму и просушивается. Потом сухие блоки достаются наружу и оставляются на 24 часа для просушки.
Образователь пены продается в строительных магазинах или создается своими руками. Для этой цели задействуется 150 г едкого натра, 1 кг канифоли и 60 г столярного клея. Все вещества соединяются, прогреваются, а потом размешиваются до однородного состояния. Перед производством в раствор добавляют воду.
Форму под блок можно изготовить своими руками, используя подручный материал. Такой этап требует повышенной точности и следования технологии. В противном случае геометрия блоков будет неточной. Чтобы предотвратить вытекание раствора, его следует обтянуть полиэтиленовой пленкой. Когда одна порция будет изъята, можно заливать следующую.
Самостоятельная сборка оборудования
Тем не менее, можно изготовить продукцию достаточного качества на станке для производства пеноблоков, собранном своими руками. Поговорим об этом более подробно.
Сборка простого самодельного оборудования для производства пеноблоков без пеногенератора осуществляется в следующем порядке:
- В крышку бетоносмесителя вваривается или вкручивается металлический патрубок с манометром.
- На нем фиксируется шланг для подачи воздуха от компрессора.
- Приемная горловина, запираемая крышкой, оснащается прижимным механизмом для обеспечения герметичности.
- В нижней части емкости, где происходит смешивание, предусматриваем выходное отверстие для подачи полученной массы к формам.
При сборке требуется соблюдать правила:
- перед монтажом все емкости проверяются на отсутствие трещин, повреждений, протечек;
- сварные и резьбовые соединения испытываются на прочность избыточным давлением;
- резиновые прокладки и прижимные детали должны обеспечивать герметичность узлов;
- электропроводка надежно заизолирована и защищена от попадания влаги, выполнено заземление.
Мобильная установка для изготовления пеноблоков при работе должна быть надежно закреплена.
Технология производства пенобетона: подробно
Технология производства пенобетона разделяется на 2 вида, в зависимости от выбранного вами оборудования:
Баратехнология | Сравнительно недорогой метод производства пенобетона, ведь он не требует закупки дорогостоящий автоматической линии. В чем суть метода? В смеситель насыпают по заданной пропорции все составляющие – цемент, воду, пенообразователь, песок, ускоритель твердения и другие добавки по необходимости. В смеситель должен попасть воздух, только тогда можно начинать процесс смешивания сырья. Раствор попадает в литьевую форму, где смесь начинает активно увеличиваться и приобретать свой финальный вид. Учтите минусы данной технологии – поры в пенобетоне будут слишком большие, а это снижает уровень прочности материала. |
Технология с применением пеногенератора | Пеногенератор регулирует дозировку всех компонентов, а точность – это залог прочного материала на выходе. Сначала через дозатор проходят цемент и песок, а после – жидкие составляющие (вода и прочие добавки). Всё это активно смешивается. После нужно добавить техническую пену и снова всё перемешать. Пеногенератор регулирует подачу пены и время смешивания компонентов. Именно это и помогает добиться высокого качества пенобетона на выходе. После смесь под давлением отправляется в форму или на укладку. Единственный недостаток этого метода – высокая стоимость оборудования. Но зато вы сможете выпускать большие объемы пенобетона. |
После того, как вы получили пенобетон, его необходимо сформировать. Здесь также применяется 2 метода:
Литьевой способ.
Производство закупает специальные кассетные формы (высотой до 60 см), куда и будет выливаться готовый пенобетон. Он должен простоять в кассете более 10 часов, вынимать форму нужно только после полной просушки.
Пеноблок может быть разных размеров, поэтому на производство нужно закупить кассетные формы самого разнообразного размера.
Резательный метод.
Пенобетон заливают в большую форму, где он должен полностью просушиться и застыть. Для этого применяют пропарочную камеру, которая высушит сырье за 3-4 часа.
Только после этого можно начинать резать блоки по заданным параметрам. Резка блока осуществляется при помощи цепной пилы или с применением струны.
Расход и пропорции смеси
Пропорции составляющих ингредиентов при изготовлении пенобетона выглядят следующим образом: на 320 кг цемента (например, марки М500) берут 420 кг песка, 45 литров воды для получения пены и 120 литров воды для раствора. Что касается пенообразователя, то его расход зависит от определенной марки. Обычно на такой объем его используют в пределах 1.2-1.5 кг. Воду для производства можно брать не только водопроводную, подойдет и техническая, умеренной жесткости.
Рецептура и пропорции напрямую зависят от плотности пенобетона, которую нужно получить в итоге. Например, если нужна объемная плотность пеноблоков D 600, берут 210 кг песка, 310 кг цемента, 110 л воды для раствора и 54 л – для разбавления пены. Кроме того, составляющими строительного материала являются 1.3 кг пеноконцентрата и 715 литров пены. При смешивании всего количества компонентов получится сырая масса объемом 685 кг.
Когда нужна большая плотность (например, 1000 кг на м3), пенобетонную массу делают из 590 кг песка, 350 кг цемента, 120 л воды в растворе, 42 л – в пене. Для такого рецепта используют не более 1 кг пеноконцентрата и 560 л пены. В итоге в последнем случае масса сырья для получения пеноблоков составит 1103 кг.
Важно следить за однородностью полученной пены и раствора. Это повысит качественные характеристики готового материала
Выбирая нужный рецепт, стоит учитывать, что согласно действующему ГОСТу, усадка готового материала не должна превышать 3 мм на 1 кв. м.
Как сделать самостоятельно?
Так как технологически процесс создания пеноблоков простой, некоторые опытные строители самостоятельно создают установки чтобы использовать их на стройке и не закупать материал. Этом они экономят немалую сумму. Некоторые элементы проще купить готовыми, другие изготавливают на месте.
Как проходит сам процесс создания пеноблоков:
- Готовят смесь из цемента, песка, воды, добавляют вспененное вещество.
- Смесь перемешивают до получения однородной массы.
- Разливают смесь по формам, оставляют до полного застывания.
Какие инструменты и приспособления потребуются?
Для пенообразователя:
- герметичная емкость;
- вентиль 2 шт регулировочных, 3 шт ;
- компрессор (его может заменить обыкновенный пылесос);
- сетка с мелкими отверстиями;
- патрубок для подачи смеси;
- патрубок для подачи воздуха;
- гибкая труба 2 шт;
- сопло Лаваля или жиклер.
Бетономешалку приобрести отдельно (специальную, с бережным вращением).
Для форм:
- листы металла;
- соединительные скобы;
- сварочный аппарат.
Процесс создания по шагам
Первым подготавливается резервуар для смешивания пенообразователя. Для этого подойдет любая, желательно металлическая, цилиндрообразная емкость (часто используют пустой газовый баллон).
Создание камеры:
- К баллону с одной стороны приваривается патрубок с насосом для выгрузки смеси в пеногенератор.
- С другой присоединяется гибкая труба для загрузки смеси в камеру.
- Рядом устанавливается гибкая труба для подачи сжатого воздуха из компрессора в камеру. На месте соединения ставят вентиль для регулировки давления.
Создание пеногенератора:
- К трубе приварить 2 патрубка. Первый – с торца, второй примерно посередине под углом 90 градусов.
- На выходных отверстиях патрубков закрепляют вентили для последующей регулировки подачи.
- Ко второй трубе с торца приварить патрубок – это выходная часть конструкции. Внутри патрубка установить воронку, чтобы скорость подачи пены на выходе снижалась.
- Внутри второй трубы помещается сетка, можно использовать готовый фильтр. Она должна быть утрамбована по всей длине трубы.
- Соединить две трубы, чтобы торцевые патрубки оказались с противоположных сторон. Посередине установить сопло, оно снизит скорость подачи смеси.
Соединение камеры и пеногенератора:
- Посредством шланга выходной патрубок с насосом камеры соединяется с боковым патрубком пеногенератора.
- Компрессор соединяется шлангом с торцевым патрубком пеногенератора.
- Выходной патрубок пеногенератора соединяется с бетономешалкой.
Изготовление форм:
- Есть два варианта: цельные формы и разборные. Для цельных потребуется дно на которое привариваются пластины ровными ячейками нужного размера.
- Для разборной формы длинные металлические листы разрезают поперек таким образом, чтобы одни вставлялись в другие перпендикулярно и образовывали ровные ячейки.
- На дно по периметру крепятся боковые панели. Соединяются фиксаторами по бокам, на нижнем ребре можно петлями.
Пенобетон разливается по формам так, чтобы листы оставались на несколько сантиметров свободными. После застывания, снимаются фиксаторы, отклоняются боковые панели, металлические платины вытаскивают друг из друга, пеноблоки становятся свободными.
Видео-обзор установки для производства пеноблока, сделанной своими руками:
Делаем правильный и грамотный выбор
На чем, а главное, как происходит создание пеноблоков? Производство пенобетона обычно протекает посредством использования оборудования двумя методами: с помощью пеногенератора (устройство, необходимое для получения пены) и, соответственно, без него.
Станок для производства пенобетона без использования пеногенератора работает по следующему принципу. В специальный вертикальный смеситель вводится цемент, песок, вода, пенообразователь, добавка ускорения. После всего этого происходит процедура активного «взбивания». Само устройство при этом достигает оборотов, равных 1500 (за одну минуту). Однако подобная простота обладает и недостатками.
Вывод
Только по статьям, какие бы подробные они не были, оборудование для производства пеноблоков собрать своими руками крайне непросто. Это только как дополнение, для уточнения и общей информации. Нужны качественные чертежи. И надо иметь общее понимание принципов работы подобных механизмов, опыт, практику.
Ну и в конце видео о полноценном станке для производства пеноблоков, собранном своими руками. Что-то полезное получить можно.
Небольшое дополнение. Хоть статья и называется про оборудование для производства пеноблоков, фактически она про производство пенобетона. О том, как из готового пенобетона сделать хорошие пеноблоки скоро будет отдельная статья.
Вывод
Изготовление пеноблоков – прибыльное дело
Если вы решили открыть свой бизнес по изготовлению строительных пеноблоков, решайте вопрос, исходя из вашего бюджета. Самым экономичным, как было сказано выше, считается применение бароустановки и литьевой способ изготовления. Для этого можно даже приобрести б у оборудование, и начать свое дело в гараже или на даче.
Выпускать продукцию резательным способом обойдется как минимум в два раза дороже. Потребуется собственный пеногенератор и резательные станки, что стоит недешево. Но и блоки порадуют качеством и будут пользоваться хорошим спросом, что быстро окупит вложения.
Для крупного бизнеса придется закупить целую линию с необходимым оборудованием, и составить штат рабочих. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
