Фрезерно-копировальный станок для домашней мастерской

Самодельный токарно-копировальный станок своими руками с чертежами

Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.

Необходимые инструменты

Токарю для изготовления оборудования понадобятся следующие инструменты:

  • ручной фрезер;
  • опора из фанеры или металла;
  • болты;
  • бруски упорные;
  • труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.

Основным инструментом при создании копировального токарного станка является фреза.

Элементы конструкции

Главные запчасти оборудования, которые должны быть в простейшем станке:

  • станина;
  • передняя и упорная бабки;
  • электродвигатель;
  • ведущий и ведомый центры;
  • упор для оснастки.

Наиболее простая модель делается из дрели.

Этапы изготовления

Алгоритм изготовления токарного агрегата, следующий:

  1. По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
  2. Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
  3. Закрепить на валу планшайбу.

Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.

Создание копира

Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:

  • понадобится ручной фрезер, а для его установки – поверхность из фанеры;
  • в фанерной площадке следует сделать отверстия для закрепления брусков;
  • бруски закрепить саморезами;
  • при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
  • площадка должна без препятствий передвигаться по станине станка.

Установка элементов конструкции

После создания копира необходимо установить все элементы конструкции:

  • брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
  • непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.

Горизонтальный брусок

Это важный элемент. Размер бруска в идеале 3х7 см. Он крепится к вертикальным подставкам на фанерной площадке при помощи саморезов.

Шаблон

Шаблон делают из фанеры. Крепят его на передней части бруса. Верхнюю платформу обязательно проверить на совпадение с осью непосредственно на шаблоне.

Кромки обязательно обработать шлифовальной машинкой, чтобы на них не было зазубрин.

Изготавливаем самодельное оборудование

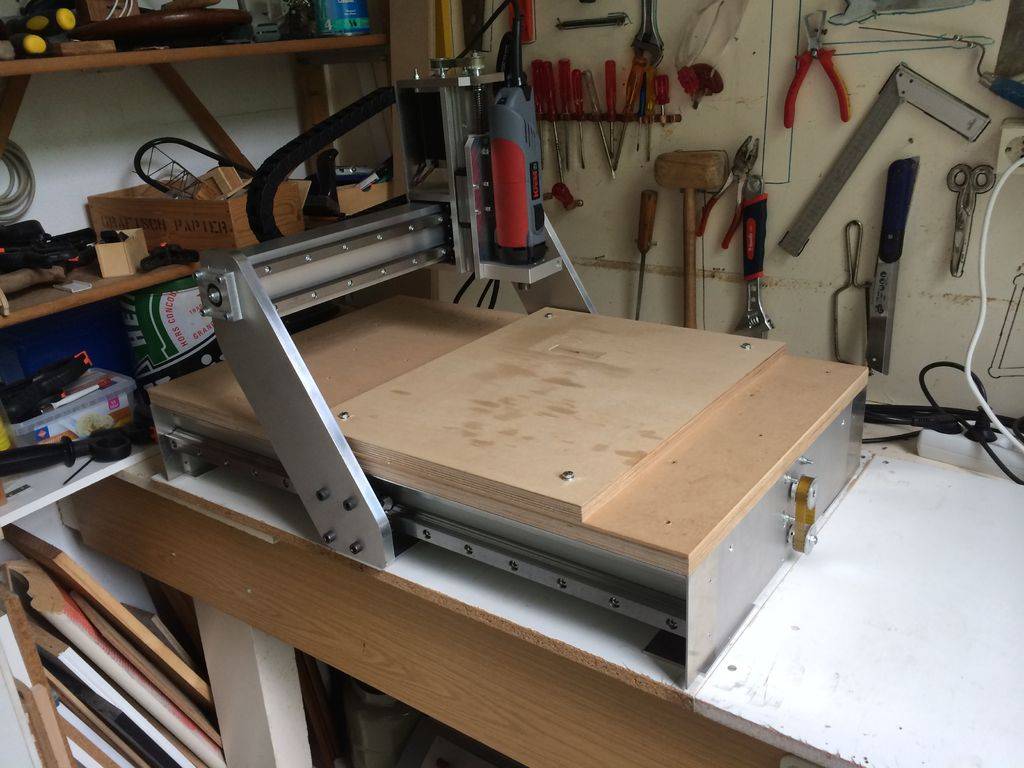

Несмотря на кажущуюся сложность, выполнить самодельный фрезерный станок не составит труда. У вас лишь должна быть на руках соответствующая схема выполнения такого агрегата, а в качестве основы можно использовать старую ненужную дрель или электродвигатель, который при помощи ременной передачи подключается к рабочей головке и фрезеру. Выбирая электромотор или используемую дрель, необходимо предпочтение отдавать моделям мощностью более 2 кВт. Такой привод обеспечивает высокую мощность и скорость вращения фрезы, что гарантирует качество обработки древесины.

Вам необходимо будет сварить из металла прочную несущую станину или выполнить ее из дерева, обеспечив полную неподвижность и прочность конструкции. Сверху закрепляется столешница, которая используется в качестве фрезерного стола. Столешница должна изготавливаться из прочных, долговечных материалов, которые устойчивы к вибрации и статическим нагрузкам. Основные требования, которые предъявляются к станине — это устойчивость и жесткость конструкции. При определенной доле сноровки и опыте работы с пиломатериалами можно выполнить оригинальный вариант станины из древесины с многочисленными ящиками для хранения всевозможных инструментов и материалов.

В качестве режущего инструмента можно использовать ручной фрезер, который следует закрепить строго перпендикулярно по отношению к смонтированной столешнице. Можно также изготовить специальные приспособления и переходники, которые минимизируют усилия при наклоне и перемещении глубины фрезера. Для изготовления таких дополнительных приспособлений вам потребуется прочный металлпрофиль, а всю работу выполняют по имеющимся чертежам.

Фрезер крепится к несущей головке, которая может быть выполнена из старой дрели. Такую дрель необходимо будет закрепить на кронштейне станины при помощи прочного болтового соединения. Рабочий инструмент фиксируется строго параллельно столу, поэтому при выполнении данной работы вам обязательно потребуется использовать уровень, регулярно проверяя правильность выполненной конструкции.

В том случае, если выполненная конструкция фрезерного станка подразумевает использование электромотора, то мотор обычно крепят под нижней плоскостью станка, выводя через шкивы и ременные передачи привод к рабочей головке. В данном случае необходимо будет предусмотреть возможность регулировки скорости вращения рабочей головки, для чего используют мотор с несколькими режимами работы или же устанавливают дополнительно шим-контроллер, который позволяет изменять мощность напряжения на двигателе, изменяя тем самым скорость вращения шпинделя для фрезерного станка по дереву.

На завершающем этапе выполняется устройство параллельного упора. Наличие такого параллельного упора позволяет деталям правильно располагаться и в последующем двигаться под заданным углом к режущей кромке фрезера. На устройство параллельного упора в процессе эксплуатации и обработки древесины может приходиться повышенная нагрузка, соответственно, упор необходимо делать из прочных материалов, что и позволит обеспечить надежность такого оборудования.

При фрезеровании и обработке древесины выделяется большое количество стружки, для удаления которой слесарный или сверлильный станок оснащается дополнительно пылесосом, позволяющим быстро удалять от рабочей зоны появляющуюся стружку, упрощая работу на оборудовании. Необходимо спланировать расположение патрубка пылесоса таким образом, чтобы он находился непосредственно над рабочей зоной, но при этом не мешал движению фрезы и самой заготовки. Наличие пылесоса несколько усложняет конструкцию станка, но существенно упрощает работу на самодельном оборудовании.

Самодельный фрезерный станок по дереву: устройство и видео

Фрезер по дереву обрабатывает детали посредством фрезы, выполняющей вращательные движения. А заготовку при этом или жестко крепят, или же подают на фрезу с нужной траекторией. Сама фреза – это цилиндрический стальной инструмент, напоминающий сверло. В отличие от последнего, фреза имеет режущие комки по всей поверхности. Благодаря этому дерево можно обрабатывать одновременно сразу же в нескольких плоскостях.

Такой фрезер имеет ручной, полуавтоматический или автоматический режим. С помощью блока ЧПУ возможно изготовление резных деталей высокой точности. Но такой тип станка по дереву в основном используется в промышленных целях, когда следует изготовить большую партию изделий.

Детали фрезера по дереву такие:

  • столешница;
  • станина;
  • салазка подающая;
  • шпиндель;
  • упор параллельный;
  • пылесос, удаляющий стружку.

Станина является связующим элементом, на котором расположены все составляющие фрезера. От нее зависит и прочность станка. А вот столешница представляет собой рабочую поверхность, на которой размещены упоры и дополнительные зажимные элементы. От того, насколько она ровная, зависит и качество изделий, которые будут изготавливаться. Столешницу часто оборудуют подающими салазками, посредством которых упрощается процесс подачи заготовок на фрезу.

Неразъемной составляющей фрезера является шпиндель. Своими руками его сделать невозможно, его следует приобретать в комплекте с электродвигателем. Выступает в роли посредника между фрезой и электроприводом.

Заводское оборудование

Далеко не каждый возьмется за изготовление копировального фрезера по дереву своими руками. Все-таки это сложно, работа потребует навыков, свободного времени. Если есть потребность обзавестись этим полезным во всех отношениях станком, но нет желания возиться с чертежами и деталями, стоит рассмотреть вопрос покупки готового заводского изделия.

Нельзя забывать, что выбор любого станка для домашней мастерской, копировально-фрезерный не исключение, – дело серьезное. Стоит потратить немного времени на сравнение основных характеристик, выбрать такое устройство, которое гарантированно справится с поставленными задачами

Выбирая станок, стоит обратить внимание на следующее:

  • тип устройства, как следствие, перечень выполняемых работ;
  • мощность двигателя, от нее зависит производительность труда и допустимая твердость обрабатываемого материала;
  • бренд и страна-производитель.

Цена станка во многом зависит от его производителя. При примерно равных показателях дороже будет продукция стран Евросоюза и США. Гораздо меньше цена устройств из азиатских стран, но тут надо быть осторожным, далеко не всегда низкая стоимость соседствует с качеством.

Самодельный копировальный фрезер

Устройства заводского изготовления стоят дорого, выйти из положения поможет конструкция самодельного копировального станка по дереву. Вряд ли он сможет конкурировать с покупными моделями по мощности и надежности, но в цене выигрыш обеспечен.

Бытует мнение, что проще всего сделать копировальный станок из имеющегося в наличии обычного фрезерного по дереву. Это плохая идея. Дело в том, что общего между этими двумя устройствами крайне мало, только тип режущего инструмента, все остальное придется кардинально переделывать. Гораздо проще разработать и изготовить станок с нуля.

Начинать работу следует с выбора компоновки будущего устройства. Упростить процесс поможет чертеж.

Кстати, необязательно в точности следовать ему, размеры легко подогнать под свои потребности.

К копировально-фрезерному станку предъявляют ряд требований. Среди прочего он должен отличаться:

  • тяжелой и устойчивой станиной;
  • точно изготовленными направляющими;
  • возможностью регулировки угла наклона инструмента;
  • умением масштабировать изделия.

Рабочим инструментом простого станка послужит ручной фрезер. Подобное решение позволит заметно упростить конструкцию, поскольку отпадает необходимость проектирования этого сложного узла, достаточно лишь изготовить надежное крепление. Его конфигурацию выбирают исходя из размеров и формы фрезера.

Основа любого станка – станина. Она должна быть надежной и устойчивой. Одна из основных проблем самодельного копировального станка – неточность получаемого на выходе изделия, вызванная вибрацией и люфтом. Погрешности при сборке могут сказаться на точности изготавливаемой детали, что приведет к большому проценту брака.

Не меньшее влияние на качество работы оказывает точность изготовления копира – рамки, на которой устанавливается режущий инструмент и щуп. Он должен обеспечивать точную передачу усилия от щупа инструменту и не допускать вибрации фрезы.

Тем, кто любит работать с деревом, кто планирует изготавливать мебель для себя или под заказ, стоит обзавестись этим, безусловно, полезным инструментом. Он позволит значительно расширить возможности домашней мастерской, даст шанс заработать на своем увлечении. Покупное устройство станет основой домашнего производства, а самодельный станок поможет опробовать новое дело без серьезных капиталовложений.

Инструкция для начинающих операторов станков ЧПУ – «СПРУТ-Технология»

Это и называется параметрическое моделирование.

Для знакомства с такими программами перейдите по ссылкам: Inventor SolidWorks OnShape Компас 3D Creo

Рокомендуеемые программы (CAD системы): при выборе программы стоит думать не тоько о простоте но и перспективности и функцианальности. Проектировщикам без опыта Я советуею рисовать 3D модели в веб приложении Tinkercad. Tinkercad работает в браузерах, которые поддерживают 3D функционал: Chrome, Firefox, Yandex.

Этап II — объяснить станку как обрабатывать заготовку для получения детали

После получения модели, вам необходимо объяснить станку как (с какой скоростью, каким инструментом а главное, по какой траектории) обрабатывать заготовку для получения запланированной детали. Все это называется технологический процесс. Для написания техпроцесса используются CAM системы ли как ее называют — программа для ЧПУ .

Для написания техпроцесса Я рекомендую Вам использовать программу SprutCAM. Это полнофункциональная профессиональная CAM система от отечественного разработчика, незаменима при программирование станков с чпу для начинающих

  • Задача — объяснить станку как обработать деталь
  • Решение — написать техпроцес в CAM системе

В CAM системе определяется траектория движения инструмента, далее эта информация переводится в специализированный язык G кодов (на рисунке), которые понимает сам станок с ЧПУ.

Правила техники безопасности

Поскольку инструмент является и электрическим, и режущим, он требует аккуратной эксплуатации и соблюдения элементарных правил техники безопасности.

Правила техники безопасности включают в себя:

  • Размещать аппарат в помещении следует таким образом, чтобы к нему был свободный доступ.
  • Само помещение должно быть хорошо проветриваемым.
  • Перед включением нужно убедиться, что поверхность стола свободна он лишних предметов и ничего не мешает работе устройства.
  • Все крепления, особенно фреза, должны быть надежно закреплены и не болтаться.
  • Электродвигатель должен быть заземлен и не иметь повреждений.
  • Нельзя прикасаться руками к вертящимся валам до полной их остановки.
  • Любые ремонтные работы проводятся только при выключенном приборе и отключенном от электросети двигателе.
  • Стоять во время работы нужно на резиновом коврике.
  • После получаса непрерывной работы, необходимо выключить станок и дать деталям остыть.

Знание и соблюдение простых мер безопасности предотвращает травмы, порезы, ушибы, а иногда спасает жизнь.

Пантограф для фрезера своими руками. Чертежи

Фрезерование – это вид механической обработки материалов при помощи специального режущего инструмента – фрезы. Метод позволяет получить высокий квалитет точности и степень шероховатости обрабатываемой поверхности. К тому же его отличает значительная производительность.

Обработка поверхностей осуществляется методом встречного фрезерования, когда вращение режущего инструмента противоположно направлению подачи, и попутным фрезерованием – способом, при котором направление вращения фрезы и подачи идентичные. Используя фрезы с режущими кромками из современных сверхтвердых материалов, можно заменить операцию шлифования.

Фрезерное оборудование разделяется на универсальное и специализированное. В первом случае это станки общего назначения для выполнения продольного и непрерывного фрезерования, с инструментом, установленным на консоли и нет. Во втором – механизм для нарезания резьбы, шлицов, изготовления шестерен и шпоночных пазов и фрезерования по копиру.

В производстве зачастую возникает потребность в изготовлении нескольких штук, партии, а то и серии идентичных деталей. Для этого используют фрезерное оборудование, оснащенное пантографом.

В домашнем хозяйстве функции фрезерного станка, как правило, выполняет ручной фрезер. Для выполнения максимального перечня работ фрезер оснащается целым комплектом приспособлений. Основная оснастка поставляется вместе с оборудованием, дополнительная приобретается или изготавливается самостоятельно. Это самые различные упоры, прижимы, шаблоны. Но можно пойти еще дальше и изготовить копир для фрезерования объемных деталей.

Режущий инструмент для фрезерных работ: копировальные фрезы

Копировальные фрезы – инструмент, на котором, кроме режущей части, присутствует подшипник. Его размер равен диаметру режущей части фрезы. Подшипник может располагаться как в верхней, так и нижней части фрезы. Инструмент так и классифицируется. Стоит учесть, что маркировка означает положение подшипника при обычном размещении фрезы – хвостовиком вверх.

Служат они для выполнения копировальных работ по шаблону. При использовании фрезы с верхним подшипником шаблон располагается сверху детали, если с нижним положением подшипника, то снизу.

Работа ручным фрезером предполагает применение любых фрез. Это безопасно

Единственное, что при использовании режущего инструмента с верхним подшипником следует обращать внимание на вылет фрезы, чтобы не повредить верстак

Фрезерование на деревообрабатывающем станке предусматривает использование фрез только с нижним положением подшипника. Это связано с тем, что у фрезы с верхним положением подшипника открытая вращающаяся режущая часть оказывается в зоне заготовки

Неосторожное движение может привести к серьезной травме. Такие фрезы применяются на станках только в особых случаях с максимальным соблюдением правил ТБ

Копировально-фрезерные станки – это уникальное оборудование, с помощью которого выполняются сложнейшие работы по изготовлению идентичных деталей. Но для работы в домашних условиях можно изготовить несложные аналоги такого оборудования и приспособлений, которые помогут в быту или небольшом бизнесе.

Автоматизация процесса

Так как процесс автоматизации в настоящее время актуален более всего, то стоит сказать, что есть три типа копировально-фрезерных приборов:

  • Ручные или настольные аппараты, у которых фиксация шаблона осуществляется механическим способом, а сам станок позволяет делать отверстия разной формы, соответствующей шаблону.
  • Оборудование автоматического класса, у которого имеются пневматические прижимы для фиксации, а также появляется возможность работы с таким сырьем, как алюминий.
  • Автоматическое оборудование с теми же пневматическими прижимами, но уже в комплекте с трехшпиндельной головкой, которая позволит выполнять такие операции, как одновременное рассверливание тройных отверстий, чего не позволяет сделать ни один предыдущий вид.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием  размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

  1. Отметьте на подошве или столе центр оси шпинделя.
  2. Вырежьте отверстие под выход электрического инструмента.
  3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
  4. Строго под прямым углом следует прикрутить косынку и стойку.
  5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

Конструкционные особенности изделий для обработки дерева

Промышленность выпускает машины разностороннего технологического направления для работы с древесиной, ДВП, ДСП, МДФ (древесно–волокнистыми плитами средней плотности). Благодаря прочному и массивному основанию и расположению шпинделя в горизонтальном положении техника выполняет широкий диапазон операций. Фрезерное оборудование скомпоновано из:

  • электромотора;
  • подошвы;
  • штангового механизма;
  • узла крепления оснащения.

Конструктивными особенностями станков стала компактность, замещение рабочих агрегатов, откачивание стружки, выполнение точной работы. Рабочее место сохраняется в чистоте, легко заменить узлы, детали. Установить станок можно на малой площадке. Функция поворота головки шпинделя разрешает увеличить охват площади, предназначенной для обработки. Блокирующие структуры, защитные экраны создают условия безопасной работы на станке.

Разновидности фрезерных установок с функцией копирования

Копировальные установки могут иметь различные приводы. На этом основании данное оборудование разделают:

  • агрегаты, где присутствует пантограф. Позволяет осуществить копирование в нужном масштабе. Оборудование, где установлен пантограф, может обеспечить обработку деталей в нескольких направлениях. В состав конструкции данного агрегата входит палец-шпиндель и ось вращения. Пантограф обеспечивает нужным масштабом обработки благодаря определенному соотношению расстояний между данными элементами;
  • копиры, которые оснащены рабочим механизмом, закрепляемым на поворотной рейке;
  • устройства с одним или множественными шпинделями, которые имеют поворотные столы различного размера и формы;
  • агрегаты с разной схемой подачи – механической, гидравлической, электрической;
  • установки фотокопировального типа.

В зависимости от степени автоматизации всех операций и способу фиксации данное оборудование может быть:

  • настольными, где закрепление заготовки происходит механически;
  • стационарными, где фиксация деталей осуществляется при помощи пневматических прижимов;
  • стационарными с пневматическими прижимами и трехшпиндельной головкой.

Копировальный станок для фрезера своими руками

1 Предназначение копировально-фрезерного агрегата

Рассматриваемые в данной статье фрезерные установки оптимальны для производства копировальных работ на плоскости и по объему с использованием соответствующих копиров и моделей объемного типа. Также они применяются для:

  • выполнения несложных фрезерных работ;
  • гравирования всевозможных орнаментов, фасонных профилей, надписей, узоров и так далее.

На промышленных предприятиях, занятых мелко- и крупносерийным производством, копировально-фрезерные установки дают возможность выпускать:

  • металлические заготовки и модели;
  • лопатки паровых турбин и двигателей на турбореактивной тяге;
  • разнообразные штампы и кулачки;
  • штампы (ковочные и вырубные);
  • литейные и пресс-формы;
  • винты (гребневые) плавательных средств.

Явным преимуществом копировально-фрезерных агрегатов перед универсальными является то, что на них можно сверлить отверстия под стальные петли, замки, рукоятки, шпингалеты, делать рамки разных геометрических параметров для зеркальных поверхностей и каналов на профилях из алюминия и пластика.

Описываемые станки фрезеруют криволинейные заготовки по подготовленному шаблону технологией копирования. Именно благодаря такой методике обеспечивается одинаковая форма всех готовых деталей. Причем вероятность ошибки работника, обслуживающего агрегат, сводится к нулю. То есть пресловутый “человеческий фактор” не оказывает никакого негативного влияния на производственный процесс.

Чтобы сделать на копировальном станке ряд абсолютно одинаковых деталей, допускается применять не только шаблон, но и любое изделие, которое было изготовлено по нему. При этом специалисты настоятельно советуют дополнительно оснастить агрегат пантографом – специальным механизмом, передающим максимально точно движение режущему инструменту вдоль профиля головки установки.

Описание узлов гравировального станка 6Л463

Гравировальный копировально-фрезерный станок с пантографом модели 6Л463 выполнен в виде одноколонной конструкции с вертикальной осью шпинделя и горизонтальным расположением столов изделия и копира.

Станина снабжена вертикальными направляющими, по которым перемещается консоль, несущая рабочий стол станка. Относительно консоли рабочий стол может перемещаться в продольном и поперечном направлениях. На верхних горизонтальных направляющих станины устанавливается каретка, несущая пантограф и стол копира.

Пантограф станка выполнен в виде легких рычагов и служит только для передачи движения от трейсера к шпинделю.

Шпиндель станка монтируется в специальном кронштейне, связанном при помощи рычагов со станиной.

В качестве привода вращения шпинделя используется электродвигатель и ременная передача. Изменение скорости вращения шпинделя производится при помощи ступенчатых шкивов.

Общая компоновка и принцип работы станка 6Л463

Компоновка станка характеризуется вертикальным расположением шпинделя и горизонтальным расположением рабочих поверхностей столов.

Узлы станка смонтированы на жесткой станине. По вертикальным направляющим станины перемещается консоль, несущая на себе салазки и стол изделия. По горизонтальным направляющим станины перемещается стойка пантографа. На станине закреплены подвеска и привод шпинделя.

Обрабатываемая деталь закрепяяется на cтоле изделия, а копир, по которому ведется обработка, закрепляется на столе копира. Формообразующими движениями являются перемещения пантографа. Перемещения столов — установочные.

Станина

Станина и основание являются основными корпусными деталями, на которых монтируются узлы станка.

На левой стенке станины имеются вертикальные направляющие, по которым перемещается консоль со столом изделия.

На задней стенке станины устанавливается кронштейн, удерживающий рычаги шпинделя и привода. Кроме этого на задней стенке устанавливается электродвигатель привода, а в нише монтируется электроаппаратура.

Стол копира

Стол копира 10 (Pиc.10) предназначен для установки копиров, по которым ведется обработка. Стол копира установлен на стойке пантографа. Поворот стола вокруг вертикальной оси осуществляется вручную. Установка величины угла разворота стола копира осуществляется по лимбу, фиксация — рукояткой. Стол копира снабжен пазами типа «ласточкин хвост», которые служат для установки шрифта. Кроме этого в нем имеется Т-образные пазы, которые могут быть использованы для установки различных приспособлений. Стойка вместе со столом копира и пантографом может перемещаться по горизонтальным направляющим станины, что позволяет установить шпиндель в пределах плоскости стола изделия при различных масштабах копирования. Фиксация стойки осуществляется двумя болтами.

Пантограф

Пантограф (Рис.10) осуществляет на станке копирующее движение. Копирование с помощью пантографа (шарнирного параллелограмма) построено на принципе геометрического подобия треугольников и осуществляется по нижеприведенной схеме;

Пантограф гравировального станка 6л463

Копирующее движение на станке осуществляется шарнирным четырехзвенным-пантографом (рис. 10). При помощи кареток 43, 46, имеющих пазы типа «ласточкин хвост», пантограф соединен с корпусом шпинделя и с кареткой 47. Шарнирные соединения пантографа и подвеска кареток 43, 46 собраны на радиально-упорных подшипниках с предварительным натягом, что увеличивает жесткость и точность пантографа. Изменение передаточного отношения пантографа (масштаба копировании) производится перемещением кареток вдоль плеч 51, 52 пантографа, на которых нанесены деления. Трейсер (ощупывающий палец) 48 скользит в отверстии головки и с помощью пружины прижимается к шаблону. Трен-сер, в зависимости от высоты шаблона, устанавливается на различной высоте от плоскости стола копира. Стол копира 49 устанавливается на плоскости каретки 47. Относительно каретки стол может быть повернут под любым углом в пределах ±30°, или развернут па 90. Стол снабжен пазами типа «ласточкин хвост», которые служат для установки шрифта. Кроме этого в нем имеются Т-образные пазы, которые могут быть использованы для установки различных приспособлений. Каретка вместе с пантографом и столом копира может устанавливаться в различных положениях на станине, перемещаясь по ее верхним направляющим. Это позволяет установить шпиндель в пределах плоскости стола изделия при различных масштабах копирования.

Шаблон и общая конструкция

В качестве шаблона может использоваться плоская контурная или же пространственная модель, эталонная деталь или же контурный чертеж. В качестве инструмента, которые способен передавать форму и размеры шаблона, используется копировальный палец или ролик, специальный щуп, фотоэлемент

Здесь так же важно добавить, что шаблон и заготовка должны располагаться на специальном вращающемся рабочем столе

Для того чтобы приводить в движение режущий инструмент, используются такие конструктивные элементы, как винт, клапан, соленоид, электромагнитная муфта. Кроме этих деталей, фрезерный станок, предназначенный для копирования, должен иметь еще и реле электромагнитного, гидравлического или электрооптического типа.

Копировальная модель CL-1201

Для получения изделий из дерева может применяться станок модели CL-1201 или CL-1500b. Первый вариант исполнения обладает весьма привлекательными эксплуатационными качествами:

  1. Применяемый шпиндель может изменять направление вращения. За счет этого существенно расширяется область применения модели. Изменение направления вращения шпинделя проводится специальной рукояткой.
  2. Станок позволяет с высокой точностью выбирать скорость вращения шпинделя. За счет этого можно обеспечить наиболее благоприятные условия для точения дерева исходя из масс, габаритов и вида древесины.
  3. Для установки основных параметров есть пульт. Конструкция может устанавливаться на передней или задней бабке в зависимости от предпочтений мастера. Пульт представлен сочетанием нескольких клавиш.
  4. При изготовлении колонны применяется чугун. Кроме этого, станина изготавливается при применении высококачественной стали. За счет совмещения этих материалов снижается степень вибрации конструкции на момент работы.
  5. В базовую поставку входит копир, по которому может проводиться обработка. За счет этого снижаются расходы, а станок становится более функциональным в применении.
  6. Конструкция станка имеет фрезерную приставку, которая может применяться для получения продольных пазов.
  7. Задняя бабка применяется для более точной фиксации заготовки. Ее положение также может изменяться. В поставку включаются центра, которые подбираются в зависимости от особенностей заготовки.
  8. Суппорт характеризуется высокой мобильностью. Глубина врезания инструмента может регулироваться рычагом.

Единственным, но существенным недостатком является высокая стоимость предложения. Самодельная конструкция обойдется в несколько раз дешевле.

Токарно-копировальный станок по дереву – станок, который широко используется при заводской деревообработке для тиражирования изделий определенной конфигурации, соответствующей заданному образцу. Это оборудование позволяет обрабатывать любые детали с высокой точностью и скоростью. Однако производственные станки с их крупными габаритами затруднительно будет расположить в небольшой частной мастерской.

Огромная машина легко справляется с работой, которая человеку неподвластна

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
